Опис
Інформація для замовлення

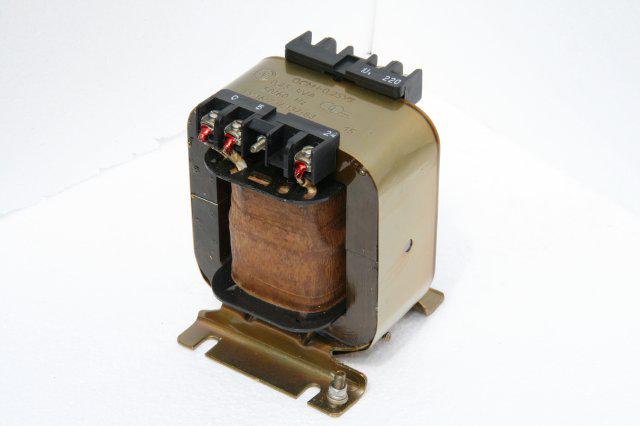

Однофазні трансформатори серії ОСМ потужністю 0,063 - 4,0 кВА виконання У3 що включаються в мережу змінного струму частоти 50 Гц з номінальною напругою до 660 В, призначені для живлення ланцюгів керування, місцевого освітлення, сигналізації і випрямлячів зібраних по двухполупериодной схемою випрямлення.
Трансформатори виконані на вітом розрізним магнітопроводі з холоднокатаної електротехнічної сталі. Котушки трансформаторів каркасної конструкції з мідного дроту з теплостійкою ізоляцією. Трансформатори в зборі просочені вологостійким електроізоляційним лаком в установці вакуумного просочення. Трансформатори одного типу різних кліматичних виконань однакові за всіма електричним параметрам, габаритним розмірам і відрізняються тільки захисними покриттями. Контактні затиски трансформаторів розташовані на ізоляційних колодках з пластмаси.
Трансформатори ОСМ призначені для роботи в закритому приміщенні при наступних умовах:
навколишнє середовище не вибухонебезпечне;
висота над рівнем моря - не більше 1000м;
температура навколишнього середовища від мінус 45оС до + 40оС.
Необхідний захист від дотику, вологозахист і захист від перевантаження здійснюється установкою, в яку вбудовується трансформатор.
Умовне позначення трансформаторів розшифровується наступним чином:
Про - однофазний,
З - сухий,
М - багатоцільового призначення.
Цифри після літер означають номінальну потужність кВ-А. Кліматичного виконання - У, Т, ХЛ і категорія розміщення - 3. Габаритні розміри трансформатора Трансформатор ОСМ1-0,4 — 135х106х140 мм, вага — 5,5 кг
- Ціна: 2 500 ₴
