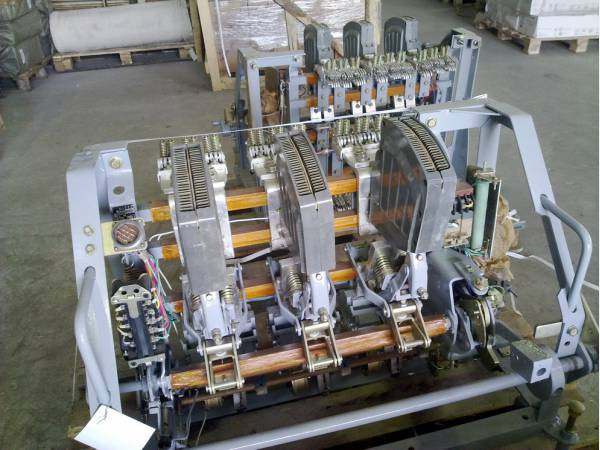

Вимикачі автоматичні АВМ4, АВМ-10, АВМ15, АВМ20

Вимикачі автоматичні АВМ4, АВМ-10, АВМ15, АВМ20

Автоматичні вимикачі АВМ за способом установки поділяються на стаціонарні і знімні.

Залежно від способу включення: ручний привід, електропривод.

У залежності від обраної схеми захисту (струму розчіплювача) кінцевого пристрою: селективні (З), неселективні (Н).

Структура умовного позначення:

АВМ-1-2-3, де:
1 - Модифікація автоматичного вимикача (4, 10, 15, 20).
2 - Параметри стаціонарного вимикача, де Н - неселективний, З - селективний
3 - Спосіб установки вимикача висувного -- Ст.

Приклади:

АВМ10Н - автоматичний повітряний вимикач на струм до 1000А, стаціонарний, неселективний. АВМ20СВ - автоматичний повітряний вимикач на струм до 2000А, селективний, висувний.

При замовленні продукції необхідно вказувати спосіб включення автомата і величину струму розчіплювача, при використанні автомата для запуску електродвигуна, необхідно вказати на його селективність.

Таблиця виставляються номінальних струмів розчіплювача АВМ

Автоматичні вимикачі АВ2М (автомати)

Автоматичні вимикачі АВ2М (автомати) є комутаційними електричними апаратами, призначеними для проведення струму ланцюга в нормальних режимах і для автоматичного захисту електричних мереж і обладнання від аварійних режимів (струмів короткого замикання, струмів перевантаження, зниження або зникнення напруги, зміни напрямку струму, виникнення магнітного поля потужних генераторів в аварійних умовах і ін), а також для рідкої комутації номінальних струмів (6-30 разів на добу). Деякі вимикачі дозволяють виробляти рідкісний запуск і зупинка асинхронних електродвигунів з короткозамкненим ротором (у заданої категорії застосування). Для забезпечення селективної (вибіркової) захисту автоматах АВ2М передбачається можливість регулювання уставок по струму і по часу.

Завдяки простоті, зручності, безпеки обслуговування і надійності захисту від струмів короткого замикання ці автомати широко застосовуються в електричних установках малої та великої потужності.

Автоматичні вимикачі АВ2М відносяться до комутаційних апаратів ручного керування, однак багато типів мають електромагнітний або електродвигунні привід, що дає можливість керувати ними на відстані.

• Серія АВ2М розроблена на базі вимикачів ВА50-41, ВА50-43 і забезпечує повну взаємозамінність з вимикачами застарілої серії АВМ без додаткових витрат.
• Можливість регулювання в експлуатації номінального струму (від 0,4 номінального до номінального з кроком 10%).
• Поліпшені ізоляційні властивості.
• Менше (в 2...4 рази ) час горіння електричної дуги при відключенні струмів короткого замикання, у порівнянні з застарілими вимикачами серії АВМ.
•

Умови Експлуатації

Автоматичні вимикачі АВ2М нормально працюють в наступних умовах:

• висота над рівнем моря не більше 1000 м При висоті до 2000 м номінальні струми вимикачів повинні бути знижені на 10%, уставки струму максимального розчеплювача струму не змінюються.
• температура навколишнього повітря і відносна вологість залежно від виконання вимикача і категорії розміщення приведені в таблиці.

• допускається експлуатація вимикачів при температурі навколишнього повітря +55°С.
• навколишнє середовище повинно бути вибухобезпечним, не містить гази, рідини і пил в концентраціях, що порушують роботу вимикачів; - місце установки вимикачів захищений від попадання води, масла, емульсії.
• робоче положення вимикачів - вертикальне, з типовим відхиленням в будь-яку сторону до 5°.
• вібрація місць кріплення вимикачів до 100 Гц при прискоренні 0,5 g і багаторазові удари тривалістю 2 - 20 мс з прискоренням 3 g (в частині сейсмостійкості відповідають додатковим вимогам ДТ5,6 ГОСТ 17516.1-90, що відповідає 9 балам MSK-64).
• нормальний режим роботи - тривалий.
