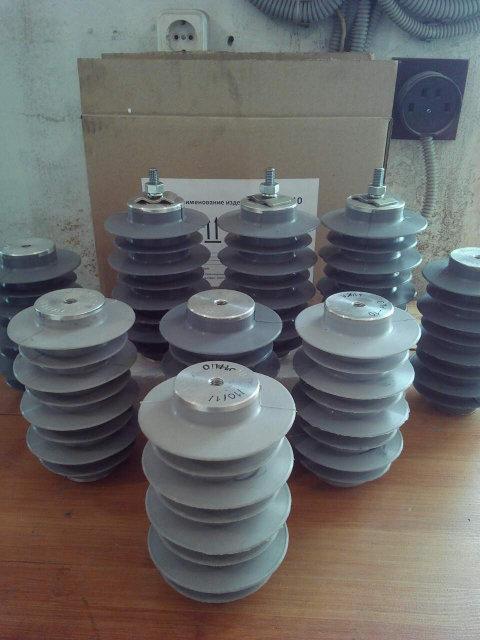

ОБМЕЖУВАЧ ПЕРЕНАПРУГИ ОПН-10/12,0/600

ОБМЕЖУВАЧ ПЕРЕНАПРУГИ ОПН-10/12,0/600

  • В наявності
  • Оптом і в роздріб

963 ₴

Показати оптові ціни

Мінімальна сума замовлення на сайті — 1000 грн

+380509429493
  • +380 (50) 942-94-43
    Менеджер Viber
  • +380 (96) 997-47-34
    Менеджер
  • +380 (97) 080-32-01
    Менеджер
повернення товару протягом 14 днів за домовленістю
ОБМЕЖУВАЧ ПЕРЕНАПРУГИ ОПН-10/12,0/600ОБМЕЖУВАЧ ПЕРЕНАПРУГИ ОПН-10/12,0/600
963 ₴
В наявності
+380509429493
  • +380 (50) 942-94-43
    Менеджер Viber
  • +380 (96) 997-47-34
    Менеджер
  • +380 (97) 080-32-01
    Менеджер
Опис
Характеристики
Інформація для замовлення

ОБМЕЖУВАЧ ПЕРЕНАПРУГИ ОПНп-10/12,0/600

Обмежувач перенапруги ОПН-П-10/12/600 УХЛ1 другого класу пропускної здатності призначений для захисту електроустаткування в мережах класу напруги 10 кВ змінного струму частотою 50 Гц з ізольованою або компенсованою нейтраллю від грозових і комутаційних перенапруг у районах до V ступеня забрудненості атмосфери згідно з ГОСТ 28856 при температурі навколишнього повітря від мінус 60°С до плюс 60°С на висоті понад 1000 метрів над рівнем моря.

Вид кліматичного виконання УХЛ, категорія розміщення 1 по ГОСТ 15150 - для експлуатації на відкритому повітрі.

В умовному позначенні обмежувачів букви та цифри означають:
Про - обмежувач;
П – перенапруг;
Н - нелінійний;
П - полімерний (матеріал захисної оболонки - кремнійорганічна гума);
10 - клас напруги мережі, кВ;
12 - найбільша тривало допустима робоча напруга, кВ;
10 - номінальний розрядний струм, кА;
600 - струм пропускної здатності , А;
УХЛ1 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69.

Обмежувач ОПНп-10/12/600 УХЛ1 являють собою захисний пристрій, що складаються з колонок послідовно сполучених нелінійних оксидно-цинкових варисторів ZnO і електродів, укладених в полімерний корпус, шпильок, гайок і шайб, дозволяють монтувати обмежувачі і приєднувати їх до фазному і заземляючого провідника . Обмежувач не містять іскрових проміжків. Полімерний корпус являє собою герметизированную захисну оболонку, відформовані з кремнійорганічних (силіконових) гумових сумішей і привулканизованную до поверхні обмежувача при їх виготовленні . Полімерний корпус герметичний і вологонепроникний.

Обмежувач перенапруги ОПН-П-10/12/600 УХЛ1 підходить для заміни обмежувачів типу ОПН-П1-10/12/10/2 УХЛ1, ОПН-П-10/12/10/2/IV та ОПН-РТ/ТЕЛ-10/12 УХЛ1 (ОПН-PT/TEL-10/12 УХЛ1), а також обмежувачів іноземного виробництва AZB-D10/12-0 (AZB-10/12-0), OSP2-12S .

Обмежувач перенапруги ОПН-П-10/12/600 УХЛ1 розрахований на експлуатацію в мережах з найбільше тривало типовим робочим напругою сіті Uнр – 12 м. кВ, тому є найбільш поширеним і відповідним апаратом для захисту обладнання, що експлуатується в мережах з номінальною напругою 10 кВ.

Технічні характеристики:

Найменування характеристик

Од. зм.

Значення

Клас напруги мережі

кВ

10

Найбільша тривало допустима робоча напруга Uнр

кВ

12

Номінальний розрядний струм з формою хвилі 8/20 мкс

кА

10

Залишкова напруга, не більше:
-при грозовому імпульсу 8/20 мкс і струмі 10 кА
-при комутаційному імпульсі 30/60 мкс і струмі 500А
- при імпульсі струму з крутим фронтом 1/10 мкс і струмі 10 кА

кВ


26
20
38

Класифікаційне напруга промислової частоти, діюче значення, не менше

кВ

9

Клас розряду лінії

-

1 (250А)

Корпус обмежувача

-

Трекинго-ерозійно-стійкий

Струм провідності при напряжении12 кВ, не більше

мА

0,45

Маса

кг

1,7

Довжина шляху витоку

мм

290

Схема монтажу обмежувача перенапруг 10 кВ: ОПНп-10/12/600 УХЛ1 на лінії 10 кВ:

Схема монтажу ОПН-10 на лінії 10 кВ

Обмежувачі перенапруги ОПН-10 поставляються з індивідуальними паспортами. До партії обмежувачів перенапруги додається керівництво по експлуатації.

Упаковані обмежувачі перенапруги ОПН-10 за три шт в коробці. На дно короба уклатывается пластина пінопласту в яку "встромляються" обмежувачі перенапруги ОПН-10, потім зверху обмежувачі фіксуються другий пінопластової пластиною. Щільність упаковки допомагає обмежниками перенапруги ОПН-10 при транспортуванні дістатися до місця призначення в первозданному вигляді.

Наше підприємство виробляє обмежувачі перенапруги ОПН-10 з полімерною ізоляцією (ОПНп-10). До переваг полімерної ізоляції перед порцелянової можна віднести:
- значно менші ваго - габаритні характеристики;
- спрощення монтажу;
- вибухобезпечність;
- стійкість до ударних і вібраційних впливів;
- відсутність бою при перевезеннях;
- високу гідрофобність поверхні;
- високі електричні та розрядні характеристики;
- стійкість до кліматичних чинників;

Для виробництва полімерного корпусу обмежувача перенапруги ОПН-10 ми виготовили чотиримісну прес-форму, що дозволяє нам випускати обмежувачі перенапруги в кількості, що дає змогу слихвой задовольняти потреби покупців.

ІМПУЛЬСНА НАПРУГА

Кожна електроустановка має ізоляцію, що відповідає її номінальній напрузі. Робоча напруга, прикладена до установки, може відрізнятися від номінального, проте надійна робота забезпечується тільки в тому випадку, якщо воно не виходить за межі значень найбільших робочих напруг. Часто причиною виходу з ладу електрообладнання стає наявність імпульсів напруги.

Імпульсом напруги називається різка зміна напруги в точці електричної мережі, за яким слід відновлення напруги до початкового або близького до нього рівня за проміжок часу до декількох мілісекунд. Імпульси напруги, що виникають в електричних мережах підрозділяють на комутаційні та грозові.

Джерелом енергії комутаційних імпульсів напруги є енергія, запасена в реактивних (індуктивних і ємнісних) елементах системи, що обумовлює появу імпульсів в перехідних режимах при нормальних і аварійних комутаціях. Значення імпульсних комутаційних напружень залежать від параметрів електричної системи, характеристик комутуючих апаратів, а також фази струму на момент комутації.

Причиною виникнення грозових імпульсів напруги є удари блискавки в електроустановку або поблизу неї.

Значення напруги комутаційних імпульсів навіть в побутових мережах можуть досягати 20 кВ. Немає необхідності говорити про наслідки такого впливу на електрообладнання. Положення часто ускладнюється тим, що у багатьох випадках експлуатація електричних машин проводиться у важких умовах (забруднення, зволоження ізоляції, часті пуски і зупинки агрегатів), що обумовлює особливу вразливість ізоляції електрообладнання з-за її прискореного зносу та зменшення електричної міцності.

ВАРИСТОР І ВОЛЬТАМПЕРНА ХАРАКТЕРИСТИКА

Для захисту обладнання від імпульсних напруг у різних країнах застосовуються вентильні розрядники. Однак в останні час найбільш ефективним (і дешевших) засобом захисту від імпульсних напруг будь-якого виду визнано використання нелінійних напівпровідникових резисторів, званих варисторами.



Відмінною рисою варистора є симетрична і різко виражена нелінійну вольт-амперна характеристика (ВАХ - див. рис.). За рахунок цього варистори дозволяють просто і ефективно вирішувати завдання захисту різних пристроїв від імпульсних напруг.

Основний принцип дії варистора досить простий: варистор включається паралельно захищається обладнання, тобто при нормальній експлуатації він знаходиться під дією робочого напруги захищається пристрою. В робочому режимі (при відсутності імпульсних напруг) струм через варистор пренебрежимо малий, і тому варистор в цих умовах являє собою ізолятор.

При виникненні імпульсу напруги варистор в силу нелінійності своєї характеристики різко зменшує свій опір до часток Ома і шунтує навантаження, захищаючи її, і розсіюючи поглинену енергію у вигляді тепла. У цьому випадку через варистор короткочасно може протікати струм, який досягає декількох тисяч ампер. Так як варистор практично безынерционен, то після гасіння імпульсу напруги він знову набуває дуже великий опір. Таким чином, включення варистора паралельно електрообладнання не впливає на його роботу в нормальних умовах, але "зрізає" імпульси небезпечної напруги, що повністю забезпечує схоронність навіть ослабленої ізоляції.

Найбільш широке застосування знаходять варистори на основі оксиду цинку, що обумовлено, по-перше, відносною простотою їх виготовлення і, по-друге, хорошою здатністю оксиду цинку поглинати високоенергетичні імпульси напруги. Варистори виготовляють з звичайної керамічної технології, що включає в себе пресування варисторів (найчастіше мають форму диска або шайби), їх випал, нанесення електродів, пайку висновків і нанесення електроізоляційних і вологозахисних покриттів. Така технологія в ряді випадків дозволяє підприємствам-виробникам випускати варистори за індивідуальними замовленнями.

ВИПРОБУВАННЯ ОБМЕЖУВАЧІВ ПЕРЕНАПРУГ ОПН-10 НА ВИБУХОБЕЗПЕЧНІСТЬ

Перед тим як запускати в серійне виробництво обмежувачі перенапруги ОПН-10, їх необхідно випробувати на вибухобезпечність. Випробуванням піддають три обмежувача перенапруг, два великим струмом і один малим. Для випробувань на вибухобезпечність колонку варисторів необхідно зашунтувати мідним дротом діаметром не більше 0,5 мм. Діаметр дроту підбирається таким чином, щоб дріт перегоріла, не досягнувши 30 електричних градусів з моменту появи електричного струму в ланцюзі.

Можна викликати дугу без шунтування варисторів. До обмежувача перенапруг ОНП-10 прикладається напружень в 1,6...1,7 разів більше найбільшого тривало допустимого робочого напруги з подальшим підключенням апарату до генератора великих струмів. Обмежувач перенапруг ОНП-10, який буде піддаватися випробуванням повинен бути закріплений згідно інструкції по експлуатації.

Випробувальний обмежувач перенапруги ОПН-10 повинен бути оточувати циліндром висотою не менше ніж 0,3 м, з діаметром, який дорівнює зовнішньому діаметру збільшеному на його двухкратную висоту, але не менше ніж 1,8 м.

Випробувальна напруга обмежувача перенапруг ОПН-10 має бути від 0,77 до 1,0 від номінального напруги апарату, але допускається проводити випробування та при напрузі менше 0,77 номінального напруги.

При випробуванні обмежувача перенапруг ОПН-10 великим струмом КЗ необхідно, щоб діюче значення періодичної складової струму протягом 0,2 с не зменшувалось значення нижче 75% значення випробувального струму, який очікується. Коефіцієнт потужності при короткому замиканні повинен бути не більш ніж 0,1.

Відчуваючи обмежувач перенапруги ОПН-10 великим струмом КЗ при напрузі більше 0,77 від номінального напруги апарату необхідно шунтувати зовнішнім провідником. Параметри ланцюга обмежувача перенапруг підбираються так, щоб коефіцієнт потужності був менше значення 0,1 і значення періодичної складової струму КЗ було очікуваним, з допуском від нуля до плюс 20%, на максимальне миттєве значення струму було не менш ніж у 2,6 рази більшим діючого значення періодичної складової.

Після налаштування параметрів ланцюга зовнішній провідник видаляють і проводять випробування зразка. При напрузі менше, ніж 0,77 номінального напруги обмежувача перенапруг ОПН-10, потрібно витримати ланцюга КЗ, параметри якої повинні бути підібрані так, щоб чинне значення періодичної складової струму КЗ, поточного через випробуваний обмежувач перенапруги ОПН-10, було не менше значення, зазначеного в нормативній документації.

Таким чином максимальне моментное значення струму КЗ повинно бути не менше діючого значення періодичної складової, ніж у 1,7 рази. При випробуванні обмежувача перенапруг ОПН-10 струмом короткого замикання малого значення, діюче значення струму повинна бути 800±80 ампер, вимірюваного через 0,1 с з моменту початку короткого замикання.

Обмежувачі перенапруг ОНП-10 можна вважати витримали випробування, якщо при руйнуванні апарату всі частини залишаються у зоні, обмеженій циліндром.

Основні
ВиробникПМИ-ТД
Країна виробникУкраїна
Напруга10 кВ
Рід установкиЗовнішня
