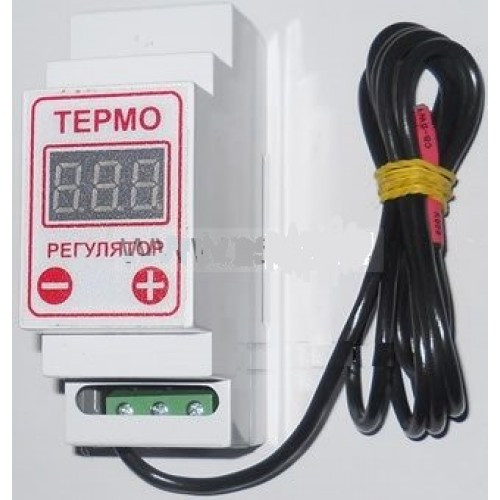

Цифровий Терморегулятор ЦТР

Опис:
Цифровий терморегулятор призначений для підтримки необхідної температури повітря в інкубаторах, теплицях, тераріумах, приміщеннях і т. п.
Підтримує два режими роботи - нагрівання та охолодження.
Для підтримки температури задається два параметра - нижня й верхня межа температури, тобто встановлюється діапазон температури а не певне значення.
Пристрій монтується на DIN-рейку і здатний витримувати навантаження приладів, що підключаються до 2 кВт/6 квт для ЦТР-2.

Технічні характеристики:
Напруга живлення 160-250В/50Гц
Точність підтримки температури ±0,1°С
Діапазон регульованої температури від -55°С до +125°С
Максимально допустима комутуюча потужність 2кВт /6 квт для ЦТР-2
Двопороговий
Дворежимний
Зроблено в Україні, р. Харків
Гарантія 1 рік

4. Правила експлуатації
Встановіть терморегулятор на DIN-рейку і підключіть його згідно зі схемою. Здвоєний автоматичний вимикач повинен бути з струмом відключення не болсс 75% від максимального струму терморегулятора.

Призначення клем:
Фвх - вхідний фазний провід;
Фвых - вихідний фазний провід;
Овк - вхід ний провід нейграли;
Ових — вихідний провід нейтралі.

Підключіть термопару. Дотримуйтесь полярності підключення термопари! Подайте харчування на терморегулятор. Через 3 секунди терморегулятор буде показувати температуру в місці спаю термопари.

Перевірте правильність підключення термопари - при нагріванні точки спаю термопари показання повинні збільшуватися. Якщо показання не змінюються, то чи немає електричного контакту одного або обох проводів термопари і клем терморегулятора, або ж дроти термопари закорочуються де-небудь внаслідок перекручення або перегинів проводу термопари.
Якщо при нагріванні спаю термопари показання терморегулятора зменшуються, це означає, що термопара підключена невірно і її проводу необхідно підключити навпаки.

Для встановлення верхньої межі температури натисніть на позначку (+), на індикаторі з'явиться 3 верхніх рисочки, а потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи на (-) або (+) встановіть необхідну температуру. Після припинення маніпуляцій з кнопками через 5 секунд індикатор перестане блимати і терморегулятор перейде в робочий режим.

Для встановлення нижньої межі температури натисніть на мітку (-), на індикаторі з'явиться 3 нижніх риски (_ _ _), а потім індикатор почне блимати. У режимі миготіння індикатора, натискаючи па (-) або (+) встановіть необхідну температуру. Після припинення маніпуляцій з кнопками через 5 секунд індикатор перестане блимати і терморегулятор перейде в робочий режим.

Помістіть термопару в місце, в якому потрібно підтримувати температуру.

Підключіть нагрівальний (охолоджувальний) прилад до клем Фвых і 0.

Показання індикатора будуть поступово наближатися до заданої температури. При недостатній потужності нагрівального приладу необхідна температура може бути не досягнута, а при надмірно надлишкової може проскакувати задане значення, т. к. потужний нагрівальний прилад чинності теплової інерції продовжує виділяти якийсь час тепло навіть після відключення електроживлення.
При випаровуванні вологи з поверхні термодатчика можливе спотворення вимірюваної температури.

5. Правила зберігання
Зберігати терморегулятор слід в сухому опалювальному приміщенні при температурі повітря від +5°С до +40°С.

6. Гарантійні зобов'язання
Виробник гарантує нормальну роботу терморегулятора протягом одного року з дня продажу і надає право безкоштовного ремонту виробу при відсутності механічних ушкоджень. Ремонт та обмін здійснюється за місцем придбання.
