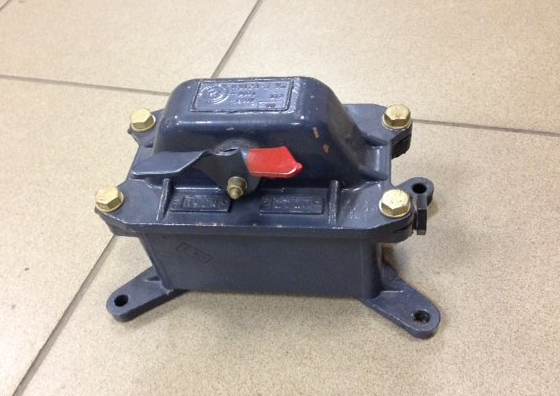

Кнопка КУ-123-11, Пост КУ-123-11

Кнопка КУ-123-11, Пост КУ-123-11

Кнопкові пости керування серії КУ 123: КУ 123-11, КУ 123-12, КУ 123-13 (надалі - пости) призначені для комутації електричних ланцюгів керування змінного струму напругою до 380 В частоти 50 Гц (для виконань експортних до 440 В частоти 50-60 Гц) і постійного струму до 440 Ст. Пости призначені для роботи в помірному «У», тропічному «Т», морському «М» і морському тропічному «МТ» кліматі.

Структура умовного позначення КУ 123-ХХ Х2:
КУ 123 - позначення серії;
3 - умовне позначення ступеня захисту IP56 по ГОСТ 14254-80;
X - умовне позначення кількості кнопкових елементів: 1 - один елемент, 2 - два елементи, 3 - три елемента;
X - умовне позначення діаметра прохідного отвору гнізда сальника: 1 - 12 мм, 2-16 мм, 3-22 мм;
X - кліматичне виконання за ГОСТ 15150-69 (У, ХЛ, Т);
2 - категорія розміщення за ГОСТ 15543.1-89.

Технічні дані

За ступенем захисту пости КУ мають наступні виконання: IP00 (відкрите); IP40 (безпечне); IP55 (водозащищенное) - до цієї групи відносяться кнопкові пости керування серії КУ 123: КУ 123-11, КУ 123-12, КУ 123-13.

Типи і виконання посад наведено в таблиці. Номінальний струм 4 А.

Пости призначені для роботи в наступних умовах:

- висота над рівнем моря - не більше 2000 м;

- температура навколишнього повітря від -40 до +40°C;

- окружающая среда невзрывоопасная, не содержащая пыли (в том числе и токопроводящей) в количестве, нарушающем работу поста, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

- рабочее положение в пространстве - любое.

Подводящие провода у кнопок открытого исполнения присоединяются сзади, у кнопок защищенного и водозащищенного исполнения спереди.

Габаритные и установочные размеры постов приведены ниже

Устройство и работа

Посты комплектуются из отдельных кнопочных элементов и могут быть выполнены одно-, двух- и трехкнопочными.

Кнопочный элемент имеет один замыкающий контакт и один размыкающий контакт, электрически не связанные между собой. Контакты замыкаются и размыкаются при нажатии рукой на толкатель 5 кнопочного элемента в постах открытого и защищенного исполнения или воздействием на толкатель кнопочного элемента специальным рычагом в постах водозащищенного исполнения КУ 123-11, КУ 123-12, КУ 123-13. При прекращении воздействия на толкатель контактный мостик пружиной возвращается в исходное положение.

Размещение и монтаж

Посты открытого исполнения устанавливаются на лицевой стороне панели щита или пульта управления, установочные размеры приведены на рис. 1.

Посты защищенного и водозащищенного исполнений устанавливаются на любой ровной поверхности, установочные размеры приведены на рис. 2 и 3. Для подвода присоединительных проводов в основаниях оболочек имеются отверстия. После установки поста необходимо присоединить заземляющий провод.

Маркирование

Каждый пост снабжается заводским щитком, на котором указаны его основные технические данные.

Пости виконуються з написами: ПУСК, СТОП, ВПЕРЕД, НАЗАД, ВІДКРИТИ, ЗАКРИТИ, УВІМКНЕНО, ВИМКНЕНО та ін. Штовхачі з написом СТОП - червоного кольору.

Заходи безпеки

Огляд постів допускається виробляти тільки при знятій напрузі.

Пости захищеного і водозахищеного виконання повинні бути заземлені проводом перерізом не менше 2,5 мм2.
