Електромагніти ЕМТ 20-1, ЕМТ 20-2, ЕМТ 20-3, КМП2А; КМП4А; КМП6А, КМП2М, КМП4М, ВМ12, ВМ14

Електромагніти ЕМТ 20-1, ЕМТ 20-2, 20-3 ЕМТ

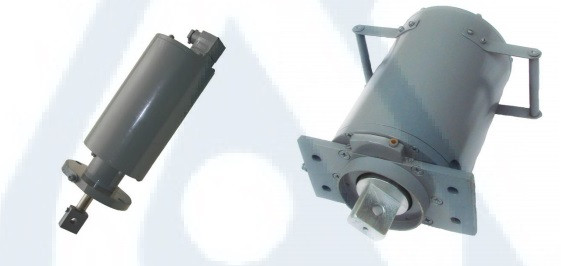

Електромагніти постійного струму типу ЕМТ 20-1, ЕМТ 20-2, 20-3 ЕМТ – втяжные довгоходові, призначені для установки в системах дистанційного управління, що вимагають поступального переміщення при значних зусиллях, в тому числі приводу елементів систем автоматичного захисту на ТЕС, ТЕЦ, АЕС, а також різних виконавчих механізмів. Використовуються замість електромагнітів типу КМП2А; КМП4А; КМП6А, КМП2М, КМП4М, ВМ12, ВМ14, маючи з ними однакові технічні характеристики, приєднувальні та установочні розміри. Раніше випускалися під назвою ЕМТ 20 (ЕМТ 20-1, ЕМТ 20-2, ЕМТ 20-3). Електромагніти КМП виготовлені за технічними умовами ТУ У 31.6-05393406-027:2011 Умови експлуатації: - температура навколишнього середовища від -10 0С до +50 0С; - кліматичного виконання У3, УХЛ4; категорії розміщення 3 по ГОСТ 15150-69; - ступінь захисту електромагнітів ІР20, IP40, ІР54 за ГОСТ 14255; - висота над рівнем моря – до 1000 м; - навколишнє середовище не вибухонебезпечне, не містить струмопровідного пилу; - нормальне робоче положення – вертикальне, допускається відхилення від нормального робочого положення-не більше 50 ; - нормальне значення механічних факторів, які впливають – по ГОСТ 17516.1-90 для групи механічного виконання М9.

Електромагніти складаються з магнітопровода (корпусу), що охоплює котушку збудження і якоря. Корпус електромагніту виконаний із сталі електротехнічних марок і складається з опорного і прохідного фланців, сполучених між собою магнітопроводом. Всередині магнітопроводу розташована котушка збудження електромагніта. Якір вільно ковзає по напрямній втулці і може вільно повертатися навколо своєї осі. Якір електромагнітів КМП-4 і КМП-6 не має обмеження переміщення в нижньому напрямку. Для зчленування електромагніта з виконавчим механізмом на кінці якоря електромагніту передбачено отвір. Електромагніт КМП-6 з метою підвищення економічності та зниження масогабаритних показників виконаний з блоком форсованого включення, який забезпечує оптимальний режим роботи електромагніту.
