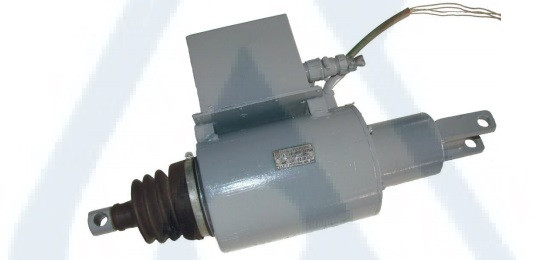

Электротолкатель ТЕМ-30, ТЕМ, 50, ТЕМ-80 (аналог ТЭ30, ТЕ-50, ПЕ-80)

Электротолкатель ТЕМ-30, ТЕМ, 50, ТЕМ-80 (аналог ТЭ30, ТЕ-50, ПЕ-80)

Штовхачі електромагнітні типу ТЕМ (далі штовхачі) призначені для приводу пружинних колодкових гальм типу ТКГ підйомно-транспортних машин та механізмів і можуть застосовуватися замість электрогидротолкателей типу ПЕ. Штовхачі ТЕМ розраховані на роботу від мережі трифазного змінного струму 380В частотою 50 Гц через блок управління. Гарантійний термін: для штовхачів, які працюють у закритих приміщеннях - 3 роки з моменту введення в експлуатацію та 2 роки для штовхачів, встановлених на відкритих робочих майданчиках, але не більше 6000 год загальної тривалості роботи. Умови експлуатації: - Ступінь захисту штовхачів ІР 54 по ГОСТ 14254-96. - Група механічного виконання М3 по ГОСТ 17516.1-90. - Навколишнє середовище вибухобезпечне, не містить агресивних газів і пари в концентраціях, що руйнують метал і ізоляцію і гуму. - Температура навколишнього середовища від -40 0С до +50 0С - Робоче положення в просторі - вертикальне, штоком вгору, допускається відхилення від нормального робочого положення не більше 50 . Штовхачі електромагнітні ТЕМ-30, ТЕМ-50, ТЕМ-80 відповідають ТУ У 31.6-05393406-024:2008

Конструкція штовхача: Штовхачі складаються з таких основних конструктивних елементів: магніт постійного струму і блок управління. Блок управління може кріпитися як безпосередньо до корпуса штовхача, так і віднесений від нього на відстань від 1м до 50м з кріпленням на конструкції обладнання з яким використовується електромагніт шляхом кабельного приєднання. Електроживлення штовхача здійснюється через мережу змінного струму напругою від 220 до 440В. Загальний вигляд, креслення, габаритні і настановні розміри електромагнітних штовхачів ТЕМ-50 наведено на рис. Всі інші перераховані вище штовхачі мають однаковий принцип дії і відрізняються тільки розмірами. Штовхач своєю конструкцією та принципом дії забезпечує перевищення номінального тягового зусилля на 20% при критичних режимах роботи. Застосовані в блоці управління радіоелементи мають 3-4-х кратний запас по електричним параметрам. Застосування дроту з робочою температурою до 200 0С і просочення котушки компаундом забезпечує достатню вібростійкість, вологостійкість і відведення тепла. Загальний принцип роботи: При подачі напруги на штовхач блок керування виробляє імпульс форсування, який забезпечує номінальне тягове зусилля і хід штока штовхача до верхнього положення, долаючи зовнішнє навантаження. Таким чином відбувається розгальмовування. Шток штовхача знаходиться у верхньому положенні до тих пір, поки подається напруга. При знятті напруги з штовхача блок управління знеструмлює обмотку і під дією пружини виконавчого механізму (гальма) і власного ваги якір переміщається в початкове положення(нижнє). Обслуживаемый механизм приводится в исходное положение. При подаче питающего напряжения вновь, цикл работы толкателя повторяется. Основные преимущества толкателей ТЭМ: Упрощенное техническое обслуживание, не требующее демонтажа. Не требует применения дорогой рабочей жидкости. Повышенная пыле- и влагозащита, позволяющая надежно работать в условиях загрязненной рабочей атмосферы. Малое энергопотребление в режиме удержания. Запас тяговых характеристик при критических значениях напряжения питающей среды Малая зависимость работоспособности от низких и высоких температур окружающей среды. Не вимагає застосування комплекту ЗІП для герметизації штока і корпусу.Можливість контролю за роботою штовхача і отже гальмівного механізму в кабіні оператора підйомно-транспортного механізму (при винесеному блоці). Наявність сигнального блоку-контакту (при комплектації) дозволяє не допустити вихід з ладу основного електродвигуна підйомно-транспортного механізму.
