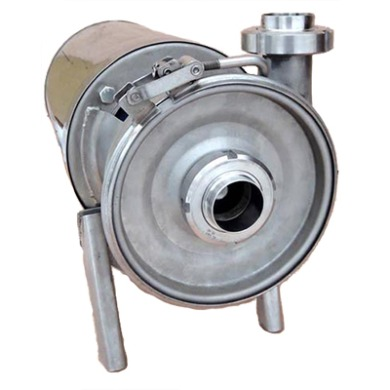

Молочний насос 1Г2-ОПД
про конструкції електронасос відцентровий , одноступінчатий, консольно-моноблочний з закритими лопатями робочого колеса, несамовсасивающій. Насос встановлюється бесфундаментно на трьох ніжках. Всі деталі насоса, що стикаються з перекачується продуктом, виконані з нержавіючої сталі і матеріалів, дозволених для застосування в харчовій промисловості.
Основні вузли насоса : електродвигун, корпус насоса, опора, робоче колесо.
До корпусу насоса за допомогою затискного кільця притискається кришка насоса. Гумове кільце служить для ущільнення робочої камери насоса, утвореної корпусом і кришкою насоса. Кришка насоса має в центрі різьбовий штуцер, до якого за допомогою накидної гайки кріпиться усмоктувальна труба. Кільце служить для ущільнення зазору в з'єднанні.
Усередині корпусу насоса встановлюється робоче колесо, закріплене гайкою на наконечнику, напресованим на вал електродвигуна і зафіксований штифтом.
Торцевое уплотнение создает герметичность в месте прохода наконечника в камеру насоса. Уплотнение состоит из сальника, втулки и звездочки.
К выходному патрубку корпуса насоса посредством накидной гайки через уплотнительное кольцо крепится штуцер нагнетательного трубопровода.
Для защиты электродвигателя от попадания на него воды установлен защитный кожух. На торцевой стенке кожуха установлен зажим заземления.
Принцип работы.
Работа насоса происходит следующим образом. В насос, подключенный к всасывающему и нагнетательному трубопроводам подается перекачиваемая жидкость.
Включається електронасос, та за допомогою робочого колеса створюється напір і подача рідини в нагнітальний патрубок.
Насос не є зваженим і вимагає попередньої заливка
Вага,кг | 41.8 |
Електродвигун,кВт/об.в хв. | 5,5/3000 |
Продуктивність,м3/год | 25 |
Габаритні розміри,мм | 580х300 х425 |
Гарантійний термін,місяців | 12 |
Напір,м | 31 |
Напруга,В | 380 |
Діаметр вхідних і вихідних патрубків,мм | 50/50 |
- Ціна: 8 300 ₴
