В ряді задач в системах автоматизації важливо гальванічно розв'язати ланцюга управління і живлення, а також організувати логіку роботи приладів. Для вирішення цієї задачі є різні способи. Одним з яких є застосування електромагнітного реле — найпростішого комутаційного пристрою, що дозволяє успішно вирішити цей і ряд інших питань за порівняно невеликі гроші.

Електромагнітне реле називають ще проміжним реле з тієї функції, яку воно здійснює в різних ланцюгах контролю автоматики.

Електромагнітне проміжне реле – це таке реле, яке має декілька груп розмикає і кілька груп замикаючих контактів. Тому, основна базова функція такого реле: збільшення кількості контактів в ланцюгах управління.

Пристрій і принцип роботи електромагнітного реле.

В загальних рисах, електромагнітне реле складається з електромагнітної котушки і сердечника, стосовно якого вона нерухома. При подачі напруги на котушці виникає електромагнітна сила, що притягає спеціальний якір, який і замикає контакти (рухомі на ньому з рухомими контактами на корпусі). Таким чином, відбувається замикання або розмикання групи контактів, на які призначені певні функції по управлінню.

Принцип роботи проміжних (електромагнітних) реле.

З допомогою такого реле, яке дозволяє комутувати високі навантаження в мережі живлення, можна забезпечувати контроль відразу декількох електричних ланцюгів. З його допомогою можна здійснювати гальванічні розв'язки між ланцюгами управління і електричними пристроями, силовими ланцюгами. Сповільнювати захисну реакцію при високих навантаженнях. А також, можна використовувати в цілях контролю основного пристрою в умовах високої напруги. Зрештою, основне призначення електромагнітного проміжного реле — це розчепленню і розмноження окремих контактів ланцюгів.

Принцип роботи пристрою досить простий, і зводиться до перемикання контакту/контакти проміжного реле при подачі напруги живлення на його обмотку. При цьому можна керувати досить великими потужностями.

Переваги проміжних реле.

Взагалі, і це факт, проміжні реле мають репутацію дуже надійних пристроїв. Не останню роль в цьому зіграла простота принципу його дії. Ось декілька фактів:

1. Мають чудову електричну ізоляцію, прокладену між групою контактів і котушкою.

2. При невеликих габаритах (10см3), можуть комутувати навантаження загальною потужністю до 4 кВт.

3. Мають малий рівень тепла замкнутих контактів, обумовлений малим падінням напруги.

4. Реле стійке до імпульсним перенапруження. Надає нівелює вплив на перешкоди, що виникають під час розряду блискавки.

5. Має меншу вартість у порівнянні з альтернативними приладами.

Примітка. Деякі фірми пішли досить виправданого шляху: «все в одному», тобто прилад для своєї повноцінної роботи не потребує додаткової доукомплектації (колодка, скоба, шильдик тощо), що, звичайно, спрощує його монтаж та експлуатацію.

Увага! Вразливе місце електромагнітного проміжного реле — це підвищена напруга. Внаслідок цього фактора може пошкодитися ізоляція. Тому, слід спочатку розраховувати параметри передбачуваних навантажень, струм і частоту комутації. І не слід забувати про активних і індуктивних навантажень, більшою мірою впливають на знос контактних груп приладу.

Застосування електромагнітних реле.

Застосовується електромагнітні реле у промисловій сфері в системах автоматики для управління різними станками та технічними комплексами. Також знаходить своє застосування й у побуті, в системах керування навантаженнями побутового призначення (опалення, вентиляція, насосні системи тощо).

Наш інтерактивний інтернет-магазин пропонує Вам цілий ряд електромагнітних реле виробництва компанії F&F, на різне напруга живлення, і з різним (від 1-го до 4-х) кількістю вихідних контактів.

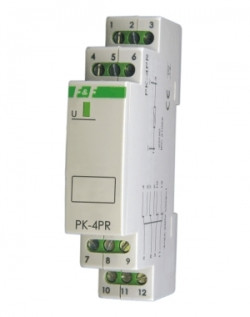

Отже детальніше: в лінійку таких приладів входять моделі: РК-1Р, РК-2Р, РК-3Р, РК-4РRабо PK-4PZ (на 1 - 4 групи вихідних контактів відповідно). При цьому контакти моделі РК-1Р розраховані на навантаження 16А, а у всіх інших — на 8А. Крім того, в залежності від моделі, можна купити електромагнітне реле з необхідним типом вихідного контакту.

Важливою перевагою цього пристрою є його комплектность. Оскільки прилад відразу укомплектований всім необхідним і готовий до негайного використання. І хоча ціна може бути трохи вище ніж у проміжних реле інших виробників, але це тільки на перший погляд. Але на ділі, інші пристрої вимагають додаткової покупки цілого ряду складових частин (шильдик, колодка, скоба і т. д.), що в результаті дасть значне подорожчання, а так само витрату зайвого часу на більш складний монтаж.
