Електродвигун АИР 280 M2 132кВт 3000об/хв

Електродвигун АИР 280 M2 132кВт 3000об/хв

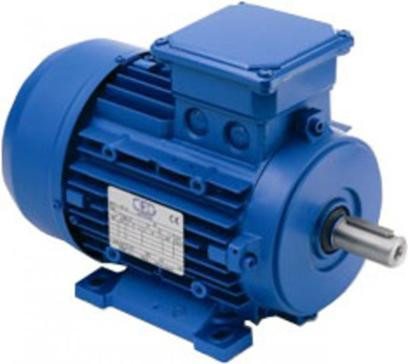

Електродвигун АИР 280 M2

Умовні позначення електродвигуна АЇР 280 M2

Електродвигун АИР 280 M2, У2 ІМ1081 асинхронний

АЇР - це серія електродвигуна («А» - асинхронний, І - уніфікована серія за стандартом («Интерэлетро»)

280 – це габарит електродвигуна (висота осі обертання, відстань між центром валу електродвигуна і його підставою, станиною)

M - установочний розмір по довжині станини (довжина пакета статора)

"2"- число пар полюсів (параметр впливає на швидкість обертання, «2» - відповідає 3000 об/хв).

У2 - це кліматичне виконання електродвигуна

Дана модель електродвигуна поставляється нашим підприємством в двох виконаннях

ІМ1081 - виконання електродвигуна, на лапах

ІМ2081 - комбіноване виконання електродвигуна лапи + фланець. Електродвигун асинхронний у виконанні ІМ2081 буде мати вартість +5% до базової ціни електродвигуна на лапах у виконанні ІМ1081.

IP54 - ступінь захисту електродвигунів

Технічні характеристики електродвигуна АЇР 280 M2

• Напруга 380/660В, частота 50 Гц.

• Висота осі обертання - 280 мм.

• Виконання станини чавунне

• Схема з'єднання обмоток «зірка-трикутник»

• Маса електродвигуна, - 700 кг.

• Потужність електродвигуна, - 110 кВт

• Клас ізоляції F.

• Частота обертання електродвигуна - 3000 про./мін.

• cos φ електродвигуна - 0,91

• ККД електродвигуна – 93,5 %

• Граничні відхилення напруги живлення від -5 до +10%, частоти струму ±2,5% від номінальних значень.

• Номінальний режим роботи - S1 по ГОСТ 183-74.

Умови експлуатації асинхронного електродвигуна АЇР 280 M2

• Температура навколишнього повітря: від -45 до +40°С для кліматичного виконання У2;

• Відносна вологість: 100% при 25°С для виконання;

Загальні відомості по електродвигуна АЇР 280 M2

АЇР 280 M2 – це асинхронний електродвигун застосовується переважно на промислових та виробничих підприємствах, в якості приводів різного обладнання використовується у виробничих чи будівельних цілях. Токарні, свердлильні, фрезеровочные верстати, насоси, компресори, крани, різні холодильні агрегати, підйомники, навантажувачі, ліфти і т. д. Єдине, що тут необхідно відзначити, це те, що дана модель електродвигуна застосовується в тих місцях, де потрібна дуже велика потужність і висока частота обертання вала ротора.

Завдяки системі перемикання схеми з'єднання обмоток статора електродвигуна дана модель може підключатися як до трифазного напруги 380В так і 660В.

Дану модель відрізняє універсальність, висока потужність, надійність і простота конструкції.
