Електродвигун АІР 160 M2 18,5 кВт 3000об/хв

Електродвигун АІР 160 M2 18,5 кВт 3000об/хв

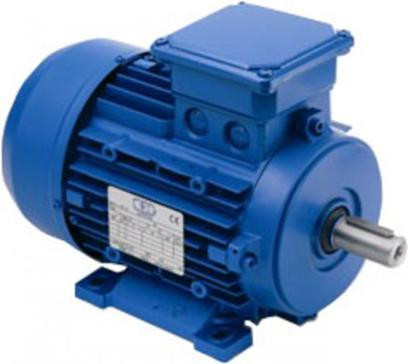

Електродвигун АІР 160 M2

Умовні позначення електродвигуни АІР 160 M2

Електродвигун АІР 160 M2, У2 ІМ1081 асинхронний

АЇР - це серія електродвигуна («А» - асинхронний, І - уніфікована серія за стандартом («Интерэлетро»)

160 – це габарит електродвигуна (висота осі обертання, відстань між центром валу електродвигуна і його підставою, станиною)

M - установочний розмір по довжині станини (довжина пакета статора)

"2"- число пар полюсів (параметр впливає на швидкість обертання, «2» - відповідає 3000 об/хв).

У2 - це кліматичне виконання електродвигуна

Дана модель електродвигуна поставляється нашим підприємством в двох виконаннях

ІМ1081 - виконання електродвигуна, на лапах

ІМ2081 - комбіноване виконання електродвигуна лапи + фланець. Електродвигун асинхронний у виконанні ІМ2081 буде мати вартість +5% до базової ціни електродвигуна на лапах у виконанні ІМ1081.

IP54 - ступінь захисту електродвигунів

Технічна характеристика електродвигуна АІР 160 M2

• Напруга 380/660В, частота 50 Гц.

• Висота осі обертання - 160 мм.

• Виконання станини чавунне

• Схема з'єднання обмоток «зірка-трикутник»

• Маса електродвигуна, - 140 кг.

• Потужність електродвигуна, - 18,5 кВт

• Клас ізоляції F.

• Частота обертання електродвигуна - 3000 про./мін.

• cos φ електродвигуна - 0,89

• ККД електродвигуна – 89,3 %

• Граничні відхилення напруги живлення від -5 до +10%, частоти струму ±2,5% від номінальних значень.

• Номінальний режим роботи - S1 по ГОСТ 183-74.

Умови експлуатації асинхронного електродвигуна АІР 160 M2

• Температура навколишнього повітря: від -45 до +40°С для кліматичного виконання У2;

• Відносна вологість: 100% при 25°С для виконання;

Загальні відомості по електродвигуна АІР 160 M2

     АИР 160 M2 – это асинхронный электродвигатель применяется преимущественно на промышленных и производственных предприятиях, в качестве приводов различного оборудования используемого в производственных или строительных целях. Токарные, сверлильные, фрезеровочные станки, насосы, компрессоры, краны, различные холодильные агрегаты, подъемники, погрузчики, лифты и т.д. Единственное, что необходимо здесь отметить, это то, что данная модель электродвигателя применяется в тех местах, где требуется сравнительно большая мощность и высокая частота вращения вала ротора.

Завдяки системі перемикання схеми з'єднання обмоток статора електродвигуна дана модель може підключатися як до трифазного напруги 3800В так і 660В.

Дану модель відрізняє середня потужність, універсальність, невисока ціна, надійність і простота конструкції.
