Електродвигун АІР 100 L2 5,5 кВт 3000об / хв

Електродвигун АІР 100 L2 5,5 кВт 3000об / хв

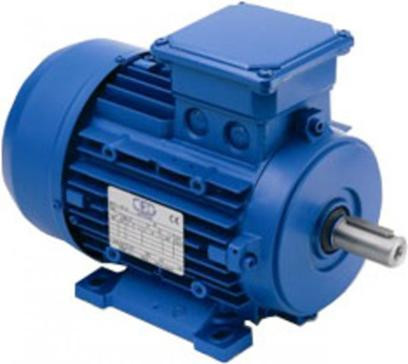

 Електродвигун АІР 100 L2

Умовні позначення електродвигуни АІР 100 L2

Електродвигун АІР 100 L2, У2 ІМ1081 асинхронний

АЇР ― це серія електродвигуна («А» ― асинхронний, І ― уніфікована серія за стандартом («Интерэлетро»)

100 – це габарит електродвигуна (висота осі обертання, відстань між центром валу електродвигуна і його підставою, станиною)

L ― установочний розмір по довжині станини (довжина пакета статора)

"2"- число пар полюсів (параметр впливає на швидкість обертання, «2» ― відповідає 3000 об/хв).

У2 ― це кліматичне виконання електродвигуна

Дана модель електродвигуна поставляється нашим підприємством в двох виконаннях

ІМ1081 - виконання електродвигуна, на лапах

ІМ2081 - комбіноване виконання електродвигуна лапи + фланець. Електродвигун асинхронний у виконанні ІМ2081 буде мати вартість +5% до базової ціни електродвигуна на лапах у виконанні ІМ1081.

IP54 ― ступінь захисту електродвигунів

Технічна характеристика електродвигуна АІР 100 L2

• Напруга 380/220В, частота 50 Гц.

• Висота осі обертання ― 100 мм.

• Виконання станини чавунне

• Схема з'єднання обмоток «зірка-трикутник»

• Маса електродвигуна, ― 38 кг.

• Потужність електродвигуна, ― 5,5 кВт

• Клас ізоляції F.

• Частота обертання електродвигуна ― 3000 про./мін.

• cos φ електродвигуна ― 0,89

• ККД електродвигуна – 84.8 %

• Граничні відхилення напруги живлення від -5 до +10%, частоти струму ±2,5% від номінальних значень.

• Номінальний режим роботи ― S1 по ГОСТ 183-74.

Умови експлуатації асинхронного електродвигуна АІР 100 L2

• Температура навколишнього повітря: від -45 до +40°С для кліматичного виконання У2;

• Відносна вологість: 100% при 25°С для виконання;

Загальні відомості по електродвигуна АІР 100 L2

     АИР 100 L2 – это асинхронный электродвигатель применяется преимущественно на промышленных и производственных предприятиях, в качестве приводов различного оборудования используемого в производственных или строительных целях. Токарные, сверлильные, фрезеровочные станки, насосы, компрессоры, краны, различные холодильные агрегаты, подъемники, погрузчики, лифты и т.д. Единственное, что необходимо здесь отметить, это то, что данная модель электродвигателя применяется в тех местах, где требуется  средняя мощность и большая частота вращения вала ротора.

Завдяки системі перемикання схеми з'єднання обмоток статора електродвигуна дана модель може підключатися як до трифазного напруги 220В так і 380В.

Дану модель трифазного електродвигуна відрізняє універсальність, невисока ціна, надійність і простота конструкції.
