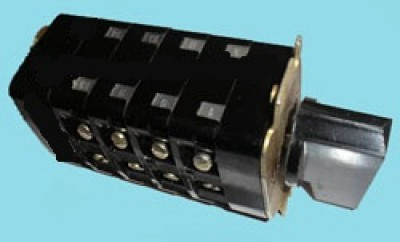

Перемикач ПКП -25-2-115 У3 кулачковий
- В наявності
- Оптом і в роздріб
від 1 800 ₴
Показати оптові ціни- +380 (50) 942-94-43Менеджер Viber
- +380 (96) 997-47-34Менеджер
- +380 (97) 080-32-01Менеджер
Перемикач ПКП -25-2-115 У3
ЗАГАЛЬНІ ВІДОМОСТІ
Кулачкові перемикачі універсальні ПКП серії призначені для установки в якості комутаційних апаратів в електричних ланцюгах змінного струму частотою 50, 60 Гц напругою від 24 до 500 В і постійного струму напругою від 24 до 220 В.
Переключатели могут быть использованы на морских судах транспортного и промыслового флота и речных судах внутреннего и смешанного плавания, в сельскохозяйственном производстве, а также для машин напольного безрельсового электротранспорта.
СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ПКП-25-ХХ-ХХХ-ХХ-ХХ:
- ПКП-пактно-кулачковый переключатель;
- 25-обозначение уловного теплового тока - 25А;
- ХХ-порядковый номер от 1 до 52, обозначающий сочетание вида крепления, наличия контакта вспомогательной цепи и степени защиты;
- ХХХ-номер электрической схемы (см. приложение 1);
- ХХ-условное обозначение по длине вала;
- ХХ-Условное обозначение климатического исполнения и категории размещения по ГОСТ 15150-69;
- ХХХ-обозначение класса переключателя по коммутационной износостойкости;
- кл. 1 - 1 класс переключателя (200 000 циклов)
- кл. 2 - 2 класс переключателя (63 000 циклов)
- кл. 3 - 3 класс переключателя (30 000 циклов) - Х-Условное обозначение категории применения;
Приложение 1. Электрические схемы пакетно-кулачковых переключателей ПКП25
| Пакетность | Номера схем |
| 1-но пакетные | 1,2,3,4,7,8,9 |
| 2-х пакетные | 6,10,12,13,14,15,16,17,18,19,20,21,22,23,24,25,29,30,31,33,34,35,36,37,38,39,40,41,03 |
| 3-х пакетные | 11,26,27,43,44,45,46,47,48,49,50,51,52,53,54,01,55,56,57,58,59,60,61,62,63,64,65,66,73,105,116 |
| 4-х пакетные | 42,67,68,69,70,71,72,74,75,76,77,78,79,80,81,82,84,85,86,87,88,89,90,91,92,93,94,95,96,97,98,99,100,102,103,104,112,117,118,06 |
| 5-ти пакетные | 107,115,119,113,83,09 |
| 6-ти пакетные | 106,109,111,114 |
Нормативно-технический документ (ТУ)
ТУ 16-526.308-77
Подивитися технічний опис на попередню продукцію: ПКП25-2-107 У3
Подивитися технічний опис на наступну продукцію: ПКП25-2-119 У3
| 1 | Перемикач кулачковий ПКП 25-2-116-У3 (3 пак.) | |
| 2 | Перемикач кулачковий ПКП 25-2-12 (2 пак.) | |
| 3 | Перемикач кулачковий ПКП 25-2-58 (3 пак.) | |
| 4 | Перемикач кулачковий ПКП 25-20-111-1У3 | |
| 5 | Перемикач кулачковий ПКП 25-34-4 У2 (1 пак.) | |
| 6 | Перемикач кулачковий ПКП 25-6-106-1У3 | |
| 7 | Перемикач кулачковий ПКП 25-6-107-1У3 |
| Основні | |
|---|---|
| Країна виробник | Україна |
| Кількість полюсів | 3 шт. |
| Номінальна робоча напруга змінного струму | 220 В |
| Номінальний струм | 25 А |
| Ступінь захисту IP | 31 |
| Тип монтажу | Гвинтовий |
