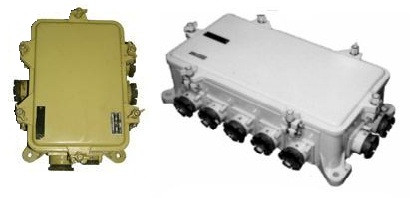

Сполучні ящики СЯ
Сполучні ящики СЯ призначені для комутації і захисту електричних ланцюгів постійного і змінного струму напругою живлення до 250 В.
Ящики сполучні СЯ застосовуються при монтажі кабельних трас в системах сигналізації, керування і зв'язку, що експлуатуються в жорстких кліматичних і механічних умовах: суднобудування, тунелях, шахтах та ін. (допускається їх застосування в ланцюгах постійного струму до 320 В і змінного до 380 В з підключенням через одну клему за окремим замовленням).
Ящики СЯ виготовлені з легкого, але міцного алюмінієвого сплаву, який здатний захистити струмоведучі затискачі, встановлені в соединительном ящику СЯ, від механічних пошкоджень, пилу і водяних струменів.
Умови експлуатації з'єднувальних ящиків СЯ:
- в жорстких кліматичних умовах від - 40 до +50°С і відносній вологості до 98%;
- в умовах одиночних ударів з прискоренням до 1000 q;
Структура умовного позначення з'єднувальних ящиків СЯ
СЯ-ХХ-ХХ-Х-Х
- СЯ - з'єднувальний скриньку;
- ХХ - тип ящика, кількість струмоведучих затискачів;
- ХХ - номер креслення (схеми) скриньки (кількість, діаметр та розташування вводів (сальников) під кабель;
- Х - значення вказує наявність клем для встановлення запобіжників ПНО;
- Х - значення яке вказує колір скриньки;
Технічні характеристики з'єднувальних ящиків СЯ
|
Марка |
Розмір, мм |
Вага, кг |
|
СЯ-10 |
304х192х99 |
2,5 |
|
СЯ-24 |
348х274х141 |
6,0 |
|
СЯ-32 |
428х298х141 |
7,8 |
|
СЯ-42 |
498х298х141 |
9,4 |
|
СЯ-72 |
504х414х141 |
13,7 |
|
СЯ-112 |
622х470х141 |
19,1 |
|
Найменування параметра |
Норма для виконання |
|||||
|
СЯ10 |
СЯ24 |
СЯ32 |
СЯ42 |
СЯ72 |
СЯ112 |
|
|
Виконання |
загальнопромислове |
|||||
|
Кількість струмоведучих затискачів |
10 |
24 |
32 |
42 |
72 |
112 |
|
Діаметри вводів, мм |
- |
- |
6...12 |
6...12 |
- |
- |
|
Кількість вводів |
5...8 |
4...12 |
5...16 |
4...18 |
5...24 |
3...21 |
