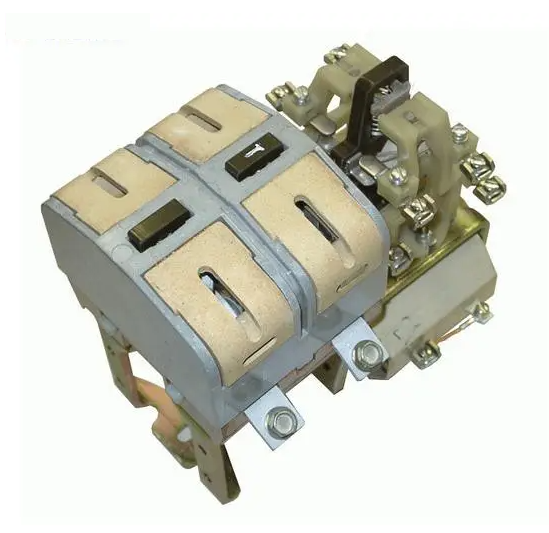

Контактор МК 2-20 63А 110В

Контактори постояного струму серії МК призначені для комутації ланцюгів постійного струму і приводяться в дію електромагнітом постійного струму.

Бездуговые контактори серії МК широко використовуються, оскільки мають високу зносостійкість.

Застосування: в силових електричних ланцюгах і ланцюгах керування установок при постійному U до 440В і змінному U до 660В частотою 50 і 60 Гц.

Контактори МК1-20Д, МК3-20Д застосовуються в ліфтових низьковольтних комплектних пристроях управління, МК1-20М — для вагонів метрополітену.

Контактори МК1-20, МК2-20, МК3-20, МК4-30 можуть застосовуватися при роботі в силових ланцюгах постійного струму при напрузі 440 як однополосні апарати, при цьому головні контакти повинні бути з'єднані послідовно.

Контактори МК1-20, МК1-30, МК2-20, МК2-30 можуть застосовуватися при роботі в силових ланцюгах змінного струму при напрузі 500 В частоти 50 і 60 Гц при зниженні номінального робочого струму.

Контактори МК1Б—МК4Б призначені для ручного електроприводу, відрізняються від контакторів МК1А—МК4А комутаційної зносостійкістю.

Комутаційна зносостійкість контакторів МК1Б—МК4Б становить не менш половинних значень комутаційної зносостійкості відповідних типовиконань контактора МК1А—МК4А.

Номінальний струм контакторів допоміжної ланцюга — 10 А.

Втягивающие катушки контакторов пригодны для питания только постоянным током и исполняются на номинальные напряжение цепи управления 24(27), 48(50), 75, 110 и 220 В (на напряжение 50 В используются катушки на напряжение 48 В и на напряжение 27 В используются катушки на напряжение 24 В). По согласованию с изготовителем контакторы могут быть изготовлены с втягивающими катушками для переменного тока, имеющими выпрямительный блок.

Контакты вспомогательной цепи рассчитаны на номинальное напряжение 110 - 660 В переменного и 110 - 220 В постоянного тока. Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50% от общего числа контактов вспомогательной цепи.

Контакторы имеют четыре величины:

МК 1 (I ном = 40А)

МК 2 (I ном = 63А)

МК 3 (I ном = 100А)

МК 4 (I ном = 160А)

Напряжение катушки: 220В, 110В.

Допустимое число включений: до 1200 в час.

Контактори призначені для переднього приєднання силового ланцюга і ланцюга керування і можуть встановлюватися як на ізоляційних або заземлюючих металевих панелях, так і на рейках.

Однотипні контактори допускають установку механічного блокування.

Найменування

Контактор МК 1-10 (40А)

Контактор МК 1-20 (40А)

Контактор МК 1-30 (40А)

Контактор МК 2-10 (63А)

Контактор МК 2-20 (63А)

Контактор МК 2-30 (63А)

Контактор МК 3-10 (100А)

Контактор МК 3-20 (100А)

Контактор МК 4-10 (160А)

Контактор МК 4-20 (160А)
