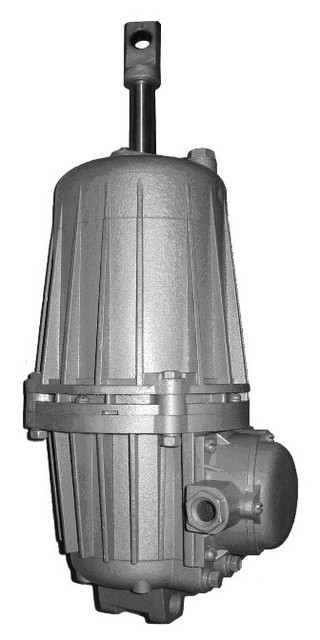

Гидротолкатель ТЕ-80 (Електрогідравлічний штовхач ТЕ-80) застосовується як привід для колодкового гальма вантажопідйомного обладнання, а також інших механізмів автоматики, що служать для механізації різних виробничих процесів.
Відмінною рисою ридравлического штовхача серії ТЕ є прискорене час підйому штока, максимально подовжений термін служби, меншу вагу штовхачів порівняно з конкурентами. Завдяки високим технологіям, що застосовуються у виробництві, і особливим методом лиття штовхач володіє високою надійністю.
Електрогідравлічний штовхач не рекомендується застосовувати у вибухонебезпечному середовищі, а також у середовищі, що впливає на стійкість гуми, металів та ізоляцію.
Вироблені нами штовхачі можуть поєднуватися з різними типами гальм.
Пристрій штовхача
Гидротолкатель ТЕ-80 (Електрогідравлічний штовхач ТЕ-80) перетворює електричну енергію в механічну і складається з асинхронного двигуна, підшипникового щита, робочого колеса, корпуса насоса, поршня зі штоком, корпусу з циліндром. Штовхач заповнений трансформаторним маслом і не вимагає складного технічного обслуговування. Заливка і злив робочої рідини в камеру штовхача проводиться через отвір у корпусі, що закривається пробкою з ущільнювальним кільцем.
|
Тип гидротолкателя
|
Більш старі аналоги
|
|
Гидротолкатель ТЕ-50
|
ТЕГ-50, ТГМ-50
|
|
Гидротолкатель ТЕ-30
|
ПЕ-25, ТЕГ-30, ТГМ-25, ТГМ-30
|
|
Гидротолкатель ТЕ-80
|
ТЕГ-80, ТГМ-80
|
Технічні параметри гідроштовхачів ПЕ-80.
| Найменування характеристики |
ПЕ-80М |
ПЕ-80-2М |
ПЕ-80 |
ПЕ-80МВ |
ТЕГ-80 |
| Хід штока, мм |
60 |
65 |
60/65 |
65 |
| Зусилля підйому (середнє), Н |
800 |
| Зусилля підйому розвивається не менш, Н |
1000 |
900 |
1000 |
1050 |
| Підйом штока, не більше |
0,65 |
0,3 |
0,55 |
0,3 |
0,6 |
| Зворотний хід штока, не більше |
0,44 |
0,3 |
0,4 |
0,2 |
0,6 |
| Номінальна напруга, В |
380 |
220, 380,
220/380 |
380 |
| Споживана потужність не більше, Вт |
240 |
260 |
200 |
240 |
370 |
| Маса, кг |
21 |
13,8 |
15 |
20 |
20 |
|
