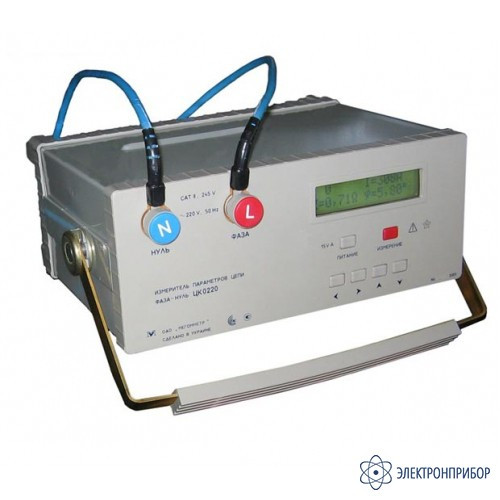

ЦК0220 – ВИМІРЮВАЧ ПАРАМЕТРІВ ПЕТЛІ ФАЗА-НУЛЬ

ЦК0220 – ВИМІРЮВАЧ ПАРАМЕТРІВ ПЕТЛІ ФАЗА-НУЛЬ

Призначення вимірювача параметрів ланцюга фаза-нуль ЦК0220

Вимірювач параметрів ланцюга фаза-нуль ЦК0220 вимірює:

• Реальний струм короткого замикання (Ік.з.) в діапазоні 10 – 10000А з похибкою ±5% від вимірюваної величини;
• Повне опір (Z) в діапазоні 0,022 – 22 Ω з похибкою ±5% від вимірюваної величини;
• Напруга змінного струму (V) в діапазоні 180 – 245V з похибкою ±1% від вимірюваної величини в ланцюгах фаза-нуль і фаза-заземлення частоти 50, 60 Гц, в яких:
• Коефіцієнт спотворення синусоїдальної кривої напруги має гранично допустиме значення по ГОСТ 13109-97 Кv=12%;
• Кут зсуву фаз між струмом і напругою може мати значення від 0 до 60 електричних градусів.

Вимірювач параметрів ланцюга фаза-нуль ЦК0220 виробляє:

• Розрахунок і індикацію значень ланцюга:
• Активного опору R;
• Реактивного опору X;
• Кута зсуву фаз φ
• Мікроконтроллерной управління та обробку інформації;
• Автоматичне відключення приладу від мережі живлення при появі у зовнішній ланцюга падіння напруги, що перевищує 20V, зниженні напруги менше 180V, або перевищенні більше 245V;

Вимірювач параметрів ланцюга фаза-нуль ЦК0220 має:

• Резистор обмеження струму 0,1 Ом;
• Символьний дисплей з підсвічуванням;
• Пам'ять до 10 результатів вимірювань (U, Ік.з, A, Z, R, X, Ф);
• Живлення від вимірюваної мережі;
• Клас захисту ІІ по ГОСТ 26104;
• Категорію монтажу ІІ та ступінь забруднення І по ГОСТ Р51350

Умови експлуатації вимірювача параметрів ланцюга фаза-нуль ЦК0220:

За умовами експлуатації та транспортування прилад відноситься до групи 4 за ГОСТ 22261 (робочий діапазон температур від мінус 10 до плюс 40 °С і відносній вологості 90% при 30 °С.)

Прилад ЦК0220 надійний, простий і безпечний у зверненні, вимірювання можуть проводитися одним оператором.

Застосування приладу ЦК0220 позбавить Вас від непередбачених обставин, пов'язаних з неправильним вибором запобіжників автоматів захисту та інших засобів відключення силових ланцюгів, у разі виникнення коротких замикань.

ЦК0220 комплектується керівництвом по експлуатації, футляром і дротами, які забезпечують безпечне підключення вимірювача до мережі без зняття напруги.

Вимірювач ЦК0220 розроблений на заміну приладів Щ41160 і ЭК0200.

Особливості вимірників ланцюга «фаза-нуль» і напруги дотику

Однією з вимог електробезпеки є надійна робота захисних пристроїв від струмів короткого замикання. Для правильного вибору та контролю апаратів захисту від струмів короткого замикання (надалі струм к. з.) (автоматичних вимикачів, запобіжників) необхідно знати струм к. з. в контрольованому колі.

Відповідно до 1.8.36 ПУЕ струм к. з. визначають одним із способів:

• безпосереднім вимірюванням струму к. з. на корпус або нульовий провід з допомогою спеціальних приладів;
• вимірюванням повного опору ланцюга фаза-нуль " з подальшим обчисленням струму однофазного к. з.фазного к. з.

Для цих цілей випускаються прилади для вимірювання струму к. з. і (або) опору ланцюга фаза-нуль при короткому замиканні.

Найбільш важливими властивостями, якими повинні володіти дані прилади – це вимірювання реального струму короткого замикання, т. е. під час вимірювання в ланцюзі фаза-нуль повинен протікати струм, яким він буде під час реального короткого замикання, або, принаймні, величина його під час вимірювання повинна бути максимально наближена до реального струму к. зому струму к. з

В електроустановках до 1000 В з заземленням нейтралі безпека обслуговування електрообладнання при пробої на корпус забезпечується відключенням пошкодженої ділянки з мінімальним часом. При замиканні фазного проводу на з'єднаний з нейтраллю трансформатора (або генератора) нульовий провід або корпус обладнання утворюється контур, що складається з фази трансформатора і ланцюга фазного і нульового провідників. Цей контур прийнято називати петлею «фаза-нуль»

Перевірка надійності і швидкості відключення пошкодженої ділянки мережі полягає в наступному: Визначається струм короткого замикання на корпус Ікз. Цей струм порівнюється з розрахунковим струмом спрацьовування захисту випробуваного ділянки мережі. Якщо можливий у даній ділянці мережі струм аварійного режиму перевищує струм спрацьовування захисту з достатньою кратністю, надійність відключення вважається забезпеченою. Пропоновані на російському ринку імпортні прилади для визначення струму короткого замикання володіють певним недоліком: вони розраховані на роботу в мережах з коефіцієнтом нелінійних спотворень не більше 2%. У мережах РАО «ЄЕС Росії» цей параметр може досягати 12%, що допускає прийнятий у 1997 р. ГОСТ 13109-97.

Крім того, кут зсуву фаз між струмом і напругою може змінюватися від 0 до 60°. З-за цього іноземні прилади видають невірні свідчення. Інший, реальний, недолік західних приладів полягає в тому, що працюють вони за принципом непрямого вимірювання, при якому струм короткого замикання не вимірюється, а розраховується методом апроксимації. Така методика далеко не завжди дозволяє правильно вибрати захисні запобіжники або автомати. Для вимірювання параметрів в ланцюгах «фаза-нуль» нашим підприємством реалізується ряд приладів: ЦК0220, Щ41160, ЭК0200.

Відмінною особливістю вимірювача ЦК0220, порівняно з вимірниками деяких зарубіжних виробників, є умови експлуатації: від мінус 10 °С до плюс 40 °С (замість 0 – +40 °С).

Як правило, закордонні аналоги - вимірювачі побудовані за принципом «непрямого» методу вимірювання струму к. з. – це прилади, які дозволяють вимірювати опір ланцюга фаза-нуль з обмеженням струму к. з. до 42 А і з подальшим обчисленням струму к. з., але при цьому не враховуються:

• похибка від неврахування індуктивної складової повного опору;
• похибка від спотворення форми кривої напруги;
• похибка вимірювання напруги при розрахунку струму к. з.

ЦК0220 виготовляє також розрахунок і індикацію активного й реактивного опору і кута зсуву фаз між струмом і напругою. Його похибка не перевищує 5% від вимірюваної величини. ЦК0220 працює під управлінням мікроконтролера, має символьний дисплей з підсвічуванням, що забезпечує зберігання в пам'яті до 10 результатів вимірювань (U, I к. з., Z, R, X, .), живиться від вимірюваної мережі. При падінні напруги на зовнішній ділянці кола понад 36 В під час вмикання приладу або при виході напруги за межі 180-245 В він автоматично відключається.

Використання вимірювача дозволяє не тільки правильно вибрати засоби відключення силової мережі в разі виникнення в ній короткого замикання, але й визначити повітряної лінії ділянки з підвищеним опором, що характеризуються втратами електроенергії.

Спрацьовування апаратів захисту мережі при проведенні вимірювань приладом свідчить про те, що апарати захисту обрані правильно. Якщо під час спрацювання апаратів захисту вимірювач не встигає зафіксувати результати вимірювання, необхідно, дотримуючись вимог електробезпеки, провести підключення вимірювача перед апаратом захисту і повторно провести вимірювання.

ЭК0200 крім вимірювання струму короткого замикання вимірює напруги дотику в ланцюзі фаза-нуль в мережах змінного струму 380/220 В з глухозаземленою нейтраллю.

Напруга дотику – це напруга між двома точками при одночасному дотику до них людини.

Першою причиною для вимірювання напруги дотику є необхідність оцінити безпеку персоналу і захист обладнання від високої напруги.

Вимірювання напруги дотику є альтернативним способом визначення безпеки. Він рекомендується в наступних випадках:

• Коли неможливо фізично або з економічних міркувань відключати заземлення для того, щоб провести вимірювання.
• Коли можна очікувати пробоїв на землю поруч з перевіряється заземленням або поруч з обладнанням, яке підключено до перевіряється заземлення.
• Коли "слід" обладнання порівняємо з розміром заземлення, яке підлягає перевірці.
  ( "Слід" – контур тієї частини обладнання, яка стикається з землею.)

Напруга дотику вимірюють в тваринницьких приміщеннях з электрообогреваемыми підлогами і пристроями для вирівнювання потенціалу. Згідно ПУЕ, ПТЕ і ПТБ пристроями для вирівнювання потенціалу забезпечують установки з великими струмами замикання на землю, а також приміщення, що мають протяжність металеве та інше струмопровідне технологічне обладнання, на якому з-за пробою ізоляції електроустановок може з'явитися потенціал. Допускається експлуатувати тваринницькі приміщення з протяжним металевим технологічним обладнанням без улаштування вирівнювання потенціалу за умови, що це обладнання буде ізольовано від корпусів електроустановок (приміщення ферм, в яких механізовано тільки процеси доїння та напування) або оснащене швидкодіючими захисно-відключають пристроями.

Для імітації опору тіла людини або тварини в ЭК0200 передбачені перемикачі 1кОм і 0,2 кОм відповідно.
