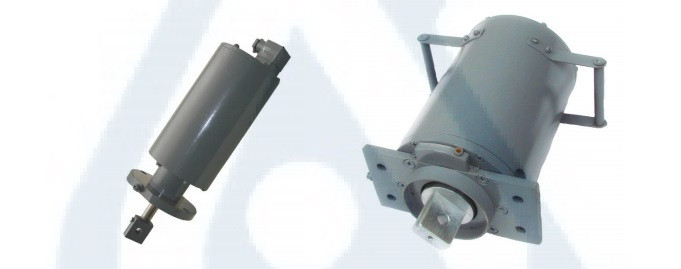

ЕЛЕКТРОМАГНІТИ КМП-2, КМП-4, КМП-6

ЕЛЕКТРОМАГНІТИ КМП-2, КМП-4, КМП-6

Электромагниты постоянного тока типа КМП – втяжные длинноходовые, предназначены для установки в системах дистанционного управления, требующих поступательного перемещения при значительных усилиях, в том числе привода элементов систем автоматической защиты на ТЭС, ТЭЦ, АЭС, а, также, различных исполнительных механизмов. Используются взамен электромагнитов типа КМП2А; КМП4А; КМП6А, КМП2М, КМП4М, ВМ12, ВМ14, имея с ними одинаковые технические характеристики, присоединительные и установочные размеры. Ранее выпускались под названием ЭМТ 20 (ЭМТ 20-1, ЭМТ 20-2, ЭМТ 20-3). Электромагниты КМП изготовлены по техническим условиям ТУ У 31.6-05393406-027:2011 Условия эксплуатации: ― температура окружающей среды от -10 0С до +50 0С; ― климатическое исполнение У3, УХЛ4; категории размещения 3 по ГОСТ 15150-69; ― степень защиты электромагнитов IР20, IP40, IР54 по ГОСТ 14255; ― высота над уровнем моря – до 1000 м; ― окружающая среда ― не взрывоопасная, не содержащая токопроводящей пыли; ― нормальное рабочее положение – вертикальное, допускается отклонение от нормального рабочего положения не более 5 0 ; ― нормальне значення механічних факторів, які впливають – по ГОСТ 17516.1-90 для групи механічного виконання М9

Склад, будова і робота: Електромагніти складаються з магнітопровода (корпусу), що охоплює котушку збудження і якоря. Корпус електромагніту виконаний із сталі електротехнічних марок і складається з опорного і прохідного фланців, сполучених між собою магнітопроводом. Всередині магнітопроводу розташована котушка збудження електромагніта. Якір вільно ковзає по напрямній втулці і може вільно повертатися навколо своєї осі. Якір електромагнітів КМП-4 і КМП-6 не має обмеження переміщення в нижньому напрямку. Для зчленування електромагніта з виконавчим механізмом на кінці якоря електромагніту передбачено отвір. Електромагніт КМП-6 з метою підвищення економічності та зниження масогабаритних показників виконаний з блоком форсованого включення, який забезпечує оптимальний режим роботи електромагніту.
