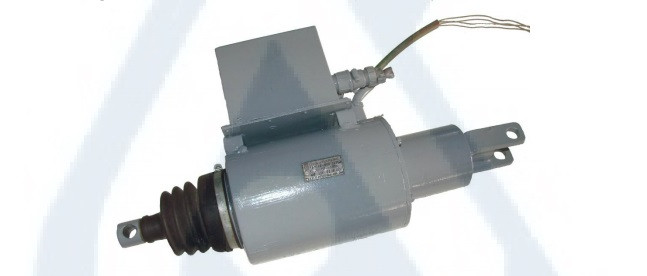

ШТОВХАЧІ ЕЛЕКТРОМАГНІТНІ ТЕМ-30, ТЕМ-50, ТЕМ-80

ШТОВХАЧІ ЕЛЕКТРОМАГНІТНІ ТЕМ-30, ТЕМ-50, ТЕМ-80

Штовхачі електромагнітні типу ТЕМ (далі штовхачі) призначені для приводу пружинних колодкових гальм типу ТКГ підйомно-транспортних машин та механізмів і можуть застосовуватися замість электрогидротолкателей типу ПЕ. Штовхачі розраховані на роботу від мережі трифазного змінного струму 380В частотою 50 Гц через блок управління. Гарантійний термін: для штовхачів, які працюють у закритих приміщеннях ― 3 роки з моменту введення в експлуатацію та 2 роки для штовхачів, встановлених на відкритих робочих майданчиках, але не більше 6000 год загальної тривалості роботи. Умови експлуатації: ― Номінальні значення кліматичних факторів по ГОСТ15150-69 і ГОСТ 15543.1-89. ― Ступінь захисту штовхачів ІР 54 по ГОСТ 14254-96. ― Група механічного виконання М3 по ГОСТ 17516.1-90. ― Навколишнє середовище вибухобезпечне, не містить агресивних газів і пари в концентраціях, що руйнують метал і ізоляцію і гуму. ― Температура навколишнього середовища від -40 0С до +50 0С ― Робоче положення в просторі ― вертикальне, штоком вгору, допускається відхилення від нормального робочого положення не більше 50 . Штовхачі електромагнітні ТЕМ-30, ТЕМ-50, ТЕМ-80) відповідають ТУ У 31.6-05393406-024:2008

від нього на відстань від 1м до 50м з кріпленням на конструкції обладнання з яким використовується електромагніт шляхом кабельного приєднання. Електроживлення штовхача здійснюється через мережу змінного струму напругою від 220 до 440В. Загальний вигляд, креслення, габаритні і настановні розміри електромагнітних штовхачів ТЕМ-50 наведено на рис. Всі інші перераховані вище штовхачі мають однаковий принцип дії і відрізняються тільки розмірами. Штовхач своєю конструкцією та принципом дії забезпечує перевищення номінального тягового зусилля на 20% при критичних режимах роботи. Застосовані в блоці управління радіоелементи мають 3-4-х кратний запас по електричним параметрам. Застосування дроту з робочою температурою до 200 0С і просочення котушки компаундом забезпечує достатню вібростійкість, вологостійкість і відведення тепла. Загальний принцип роботи: При подачі напруги на штовхач блок керування виробляє імпульс форсування, який забезпечує номінальне тягове зусилля і хід штока штовхача до верхнього положення, долаючи зовнішнє навантаження. Таким чином відбувається розгальмовування. Шток штовхача знаходиться у верхньому положенні до тих пір, поки подається напруга. При знятті напруги з штовхача блок управління знеструмлює обмотку і під дією пружини виконавчого механізму (гальма) і власного ваги якір переміщається в початкове положення(нижнє). Допустимий механізм приводиться в початкове положення. При подачі живлячої напруги знову, цикл роботи штовхача повторюється. Штовхачі електромагнітні відносяться до виконавчих механізмів миттєвої дії. Основні переваги штовхачів ТЕМ: ― Спрощене технічне обслуговування, не потребує демонтажу. ― Не вимагає застосування дорогої робочої рідини. ― Підвищена пило-та вологозахист, що дозволяє надійно працювати в умовах забрудненого робочої атмосфери. ― Мале енергоспоживання в режимі утримання. ― Запас тягових характеристик при критичних значеннях напруги живильної середовища ― Мала залежність працездатності від низьких і високих температур навколишнього середовища. ― Не вимагає застосування комплекту ЗІП для герметизації штока і корпусу. ― Можливість контролю за роботою штовхача і отже гальмівного механізму в кабіні оператора підйомно-транспортного механізму (при винесеному блоці). ― Наявність сигнального блоку-контакту (при комплектації) дозволяє не допустити вихід з ладу основного електродвигуна підйомно-транспортного механізму.
