Опис
Інформація для замовлення
|
Позначення з'єднувачів типу ШР
|
| |
ШР |
20 |
П |
4 |
Е |
Ш |
8 |
Н |
| Тип |
|
|
|
|
|
|
|
| Типорозмір 20 (12, 16, 28, 32, 36, 40, 48, 55, 60) |
Конструктивне виконання:
Приладовий з'єднувач
П ― без патрубка
ПК ― з прямим патрубком
СК ― з кутовим патрубком
Кабельний з'єднувач
П ― з прямим патрубком
У ― з кутовим патрубком |
| Кількість контактів (див. схеми розташування контактів) |
Вид гайки патрубка
Е ― для екранованого кабелю (див. примітку 1)
Н ― для неэкранированного кабелю |
Вигляд контактів:
Приладовий з'єднувач
Ш ― вилка (штир)
Р ― розетка (гніздо)
Кабельний з'єднувач
Ш ― розетка (гніздо)
Р ― вилка (штир)
(див. примітку 2) |
| Поєднання контактів (див. схеми розташування контактів і примітка 3) |
Додатковий елемент для з'єднувачів, що випускаються за бРО.364.028 ТУ
Н ― покриття нікель |
|
| Виделки (розетки) приладові без патрубка |

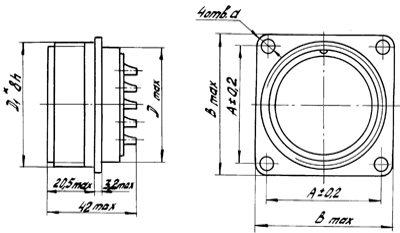

| Конструкція корпусу |
Розміри: |
 |
Умовний розмір корпусу Dmax, мм |
мм |
| D1 |
d |
A |
Bmax |
| 12 |
M16xl,5 |
3,2 |
16 |
22 |
| 16 |
M20xl,5 |
3,2 |
19 |
25 |
| 20 |
M24xl,5 |
3,2 |
22 |
30 |
| 28 |
M33xl,5 |
3,5 |
30 |
38 |
| 32 |
M36xl,5 |
3,5 |
32 |
40 |
| 36 |
M39xl,5 |
3,5 |
34 |
42 |
| 40 |
M45xl,5 |
3,5 |
40 |
48 |
| 48 |
M52xl,5 |
4,5 |
48 |
58 |
| 55 |
M60xl,5 |
4,5 |
52 |
64 |
| 60 |
M64xl,5 |
4,5 |
54 |
68 |
| |
| |
|
|
|
|
| |
|
|
|
|
|
| |
|
