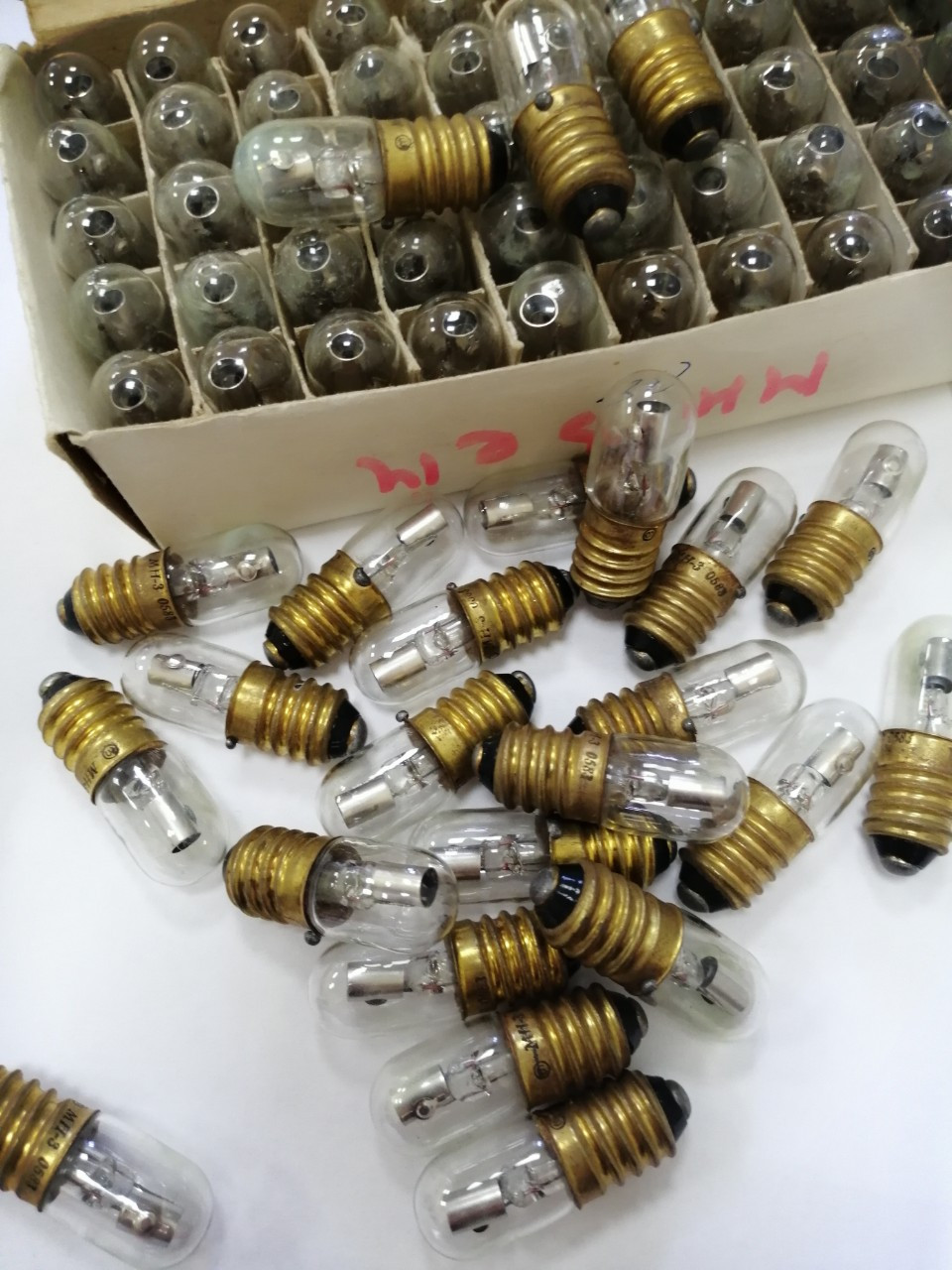

Лампа неонова МН-3 Е-14, мн3 з різьбленням Лампа неонова МН-3, мн3 з різьбленням тліючого розряду

Мініатюрні лампи розжарювання

Також цей виріб може називатися: miniature incandescent lamps.

Неонові лампи застосовується в якості індикаторних, сигнальних елементів в різних електро-та радіотехнічних пристроях. Основні технічні характеристики: Напруга запалювання для МН-3: 48... 65 В, для МН-4: 70...80В. Струм розряду для МН-3: 1 мА, для МН-4: 1,5 мА Термін служби: 300 год Діаметр балона D : 15 мм Довжина L : 34-37 мм

Мініатюрні лампи розжарювання використовуються для освітлення та підсвічування шкал радіо - та електроприладів, сигналізації, в портативних ліхтарях, для світлової індикації в автомобільній і звукопідсилювальної техніки, фотоаппаратуре і в електропобутових приладах.

Сигнальні лампи застосовуються медтехніки і різному медичному обладнанні.

Також на сайті zapadpribor.com представлені схожі лампи.

Умовні позначення:

Лампа МНЛ(МН,МНМ)-2,2-0,18-1(0,2; 2), де:

МНЛ - мініатюрна в колбі-лінзі.

МН - мініатюрна.

МНМ - мініатюрна миготлива.

2,2 - номінальна напруга лампи (всі можливі варіанти наведені в таблиці з модифікаціями).

0,18 - номінальна сила струму або номінальна потужність (всі можливі варіанти наведені в таблиці з модифікаціями).

1; 0,2; 2 - варіант виконання лампи.

Лампа ВМ(У,П,З,Т,ТМ,У,Ф)Н-1, де:

Призначення та тип розряду:

- ВМ - волномерная;

- В - вольтоскопная;

- П - панельна;

- З - сигнальна;

- Т - тліючого розряду;

- ТМ - точкова модуляторная;

- УВ - покажчик високої напруги;

- Ф - фазова.

Н - неонове наповнення.

1 - число позначає порядковий номер або найбільший струм розряду в миллиамперах для ламп ТН (всі можливі варіанти наведені в таблиці з модифікаціями).

Мініатюрні лампи розжарювання доступні для замовлення в наступних кількостях:

Варианты исполнения миниатюрных ламп накаливания в зависимости от вида приёмки:

- отдел технического контроля - ОТК;

- особо стойкие (особо стабильные) - ОС;

- приемка заказчика - ПЗ;

- военная приемка - ВП.

Технические характеристики:

Напряжение - от 1 В до 36 В.

Ток - от 68 мА до 1250 мВ.

Световой поток - от 0,8 лм до 28 лм.

Виды цоколей:

- резьбовой - 10 мм;

- штифтовый - 9 мм.

Габаритные размеры:

- длина - не более 32 мм;

- диаметр - не более 16 мм.

Масса - не более 4 г.

Также миниатюрные лампы накаливания встречаются с такими модификациями:

Індикатори тліючого розряду - це газорозрядні прилади, в яких світіння тліючого розряду у катода використовується для візуальної індикації.

Прості сигнальні індикатори тліючого розряду - неонові лампи МН. Балони цих ламп заповнюються сумішшю інертних газів. Для запобігання виникнення дугового розряду неонові лампи включаються в ланцюг послідовно з обмежувальним резистором, що забезпечує підтримання тільки тліючого розряду. Тліючий розряд у неоні дає червоно-помаранчевий колір.

Миниатюрные индикаторы работают в электрических цепях постоянного тока от аккумуляторов или батарей, а также в электрических сетях постоянного или переменного тока частотой до 60 Гц.

Низковольтные индикаторы типа МН-1,5-0,16 и МН-1,5-1,5 имеют колбу свечеобразной формы и гибкие выводы, они содержат конструктивный элемент, который при эксплуатации обеспечивает замкнутую электрическую цепь в случае отказа любой из последовательно соединенных ламп. Лампы миниатюрные мигающие типа МНМ снабжены терморегулирующими пластинами, позволяющими прерывать цепь.

Лампи розжарювання МН поєднують малі габаритні розміри з задовільними світловими і електричними параметрами. Сигнальні лампи МН володіють високою механічною міцністю, вібро - та ударостійкістю.
