Датчики БВК12-45, БВК12-52, БВК12-64, БВК-12-75 БВК14-55, БВК14-64, БВК16-55, БВК16-64, БВК16-75

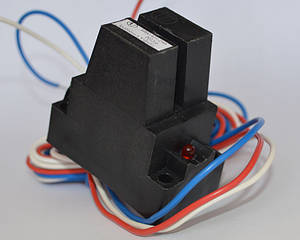

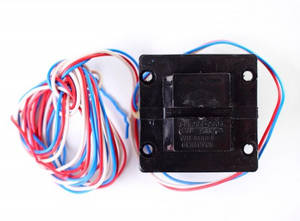

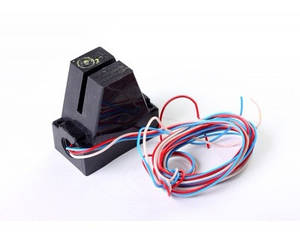

БВК-260 24ВБВК-261 24ВБВК-262 24ВБВК-263 24В (світлодіод. индик. ) БВК-264 24ВБВК-265 24ВБВК-421...424, ( БВК-423-111,00) БВК-451 (Ф30мм) БТП-101 24В (торцевий Ф22) БТП-103 24В (торцевий Ф22) БТП-211 24В (торцевий Ф16) БТП-212 24В (торцевий Ф16) ВПБ-18101-11210; -10810 24В (тор. Ф8, 12) ВПБ-14204КВД-25 24ВКВД-6м, КВД-3, ШВД-3-24 — 99,00 ХАРЧ 6-1 24В, ХАРЧ 6-3 12ВКВП-16ВПБ14105, 205, 285 індуктивний ВПБ25104- (Ф12, 16, 24, 30) индуктивныйВПБ23 (24) 204- (Ф30, 40) емкостнойВПБ-14/ВБШ-01 індуктивний ВПБ-02/ВБШ-25 Ф12мм индуктивныйВБШ-02/ВПБ-23 Ф16мм індуктивний ВБШ-03/ВПБ-23 Ф30мм емкостнойВБШ-02/ВПБ-23 Ф34мм емкостнойВБШ-02/ВПБ-23 Ф40мм

Умовне позначення

БВК — безконтактний вимикач кінцевий
ХХ — діаметр корпусу
«-»
ХХ — довжина корпусу
Х — «1«вбудований врівень
Х — «1«з різьбленням, «2«без різьби
ХХ — струм навантаження00-50мА, 01-100мА, 02-300мА, 04-400мА
Х — «1«—включення (АЛЕ), «2«—відключення (НЗ), «3«—перемикання (АБО)
Х — «1«— N-P-N, «2«— P-N-P
Х — «0«—без світлової індикації, «1«—з світловою індикацією

Схеммы підключення індуктивних датчиків, безконтактних вимикачів БВК

Безконтактні вимикачі призначені для комутації ланцюгів управління шляхом реле або на безконтактних логічних елементів, яка здійснюється під впливом керуючого елемента з конструкційної сталі або контрольованої деталі з феромагнітного матеріалу без безпосереднього контакту з ним. Вимикачі замінюють механічні контактні вимикачі, є статичними безконтактними апаратами, що забезпечують високу надійність.

Структура умовного позначення

ХХХХ-ХХ УХЛ4:
ХХХХ - тип вимикача:
БВК - безконтактний вимикач кінцевий;
БТП - безконтактного торцевого перемикач;
БПТП - безконтактний перемикач торцевій позиційний;
ПІП - перемикач індуктивний плоский;
БВП - безконтактний вимикач плоский;
КВД - кінцевий вимикач дистанційний;
ХАРЧ - перемикач індуктивний щілинна;
ХХ - конструктивне виконання;
УХЛ4 - кліматичне виконання і категорія розміщення за ГОСТ
15150-69.
