Автоматичні вимикачі, рубильники

Автоматичний вимикач (англ. Circuit breaker) — контактний комутаційний апарат, здатний включати струми, проводити їх і відключати при нормальних умовах в ланцюзі, а також включати, проводити протягом нормованого часу і відключати струми при нормованих ненормальних умовах ланцюга, таких як коротке замикання^[1].

Автомат захисту лінії був винайдений американським ученим Чарльзом Графтоном Пейджем в 1836 році. Першу конструкцію автоматичного вимикача описав Едісону в 1879 році, у той час як його комерційна система електропостачання використовувала плавкі запобіжники. Конструкція сучасних автоматичних вимикачів була запатентована швейцарською компанією Brown Boveri & Cie в 1924 році.

ГОСТ 9098-78 встановлює наступну класифікацію автоматичних вимикачів:

1. За родом струму головного ланцюга: постійного струму; змінного струму; постійного і змінного струму.

   Номінальні струми головних ланцюгів вимикачів, призначених для роботи при температурі навколишнього повітря 40 °C, повинні відповідати ГОСТ 6827. Номінальні струми для головних ланцюгів вимикача вибирають з ряду: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1 000; 1 600; 2 500; 2000; 4 000; 6 300 А. Додатково можуть випускатися вимикачі на номінальні струми головних ланцюгів вимикачів: 1 500; 3 000; 3 200 А.

   Номінальні струми максимальних розчіплювачів струму вимикачів, призначених для роботи при температурі навколишнього повітря 40 °C, повинні відповідати ГОСТ 6827.

   Допускаються номінальні струми максимальних розчіплювачів струму: 15; 45; 120; 150; 300; 320; 600; 1 200; 1 500; 2000; 3 000; 3 200 А
2. По конструкції: автоматичний повітряний вимикач (англ. Air Circuit Breaker, скорочено АСВ) від 800 до 6 300 А, вимикач в литому корпусі (з англ. — «МССВ») від 10 до 2500 А, модульні автоматичні вимикачі (з англ. — «МСВ») від 0,5 А до 125 А
3. По числу полюсів головного ланцюга: однополюсні; двополюсні; триполюсні; чотириполюсні.
4. За наявності струмообмеження: струмообмежуючі; нетокоограничивающие.
5. За видами розчіплювачів: - з максимальним розщіплювачем струму; з незалежним розчеплювачем; з мінімальним або нульовим розчеплювачем напруги.
6. За характеристикою витримки часу максимальних розчіплювачів струму: без витримки часу; з витримкою часу, незалежної від струму; з витримкою часу, обернено залежною від струму; з поєднанням зазначених характеристик.
7. За наявності вільних контактів («блок-контактів») для вторинних ланцюгів: з контактами; без контактів.
8. За способом приєднання зовнішніх провідників: з заднім приєднанням; з переднім приєднанням; з комбінованим приєднанням (верхні затискачі з заднім приєднанням, а нижні — з переднім приєднанням або навпаки); з універсальним приєднань (переднім і заднім).
9. По виду установки: выкатные з втычными контактами; стаціонарні.
10. По виду виконання відсічення: селективні, неселективні.
11. За видом привода: з ручним; з руховим; з пружинним.
12. По наявності і ступеня захисту вимикача від впливу навколишнього середовища і від зіткнення з перебувають під напругою частинами вимикача і його рухомими частинами, розташованими всередині оболонки (у відповідності з вимогами ГОСТ 14255).

13. Автоматичні вимикачі бувають одне-, двох-, трьох - або четырехполюсными і мають наступні конструктивні вузли: головну контактну систему, дугогасительную систему, привід расцепляющего пристрою, розчіплювач (розчіплювачі), допоміжні контакти (необов'язково).

    Контактна система може бути триступеневої (з головними, проміжними та дугогасительными контактами), двоступеневої (з головними і дугогасительными контактами) та одноступінчатою (при використанні металокераміки).

    Дугогасна система може складатися з камер з вузькими щілинами або з камер з дугогасительными гратами. Об'єднані дугогасильні пристрою — щілинні камери в поєднанні з дугогасительной ґратами — застосовують для гасіння дуги при великих струмах.

    Для кожного виконання автоматичного вимикача існує граничний струм короткого замикання, який гарантовано не призводить до виходу з ладу автомата. Перевищення цього струму може викликати підгоряння або зварювання контактів. Наприклад, у популярних серій побутових автоматів при струмі спрацьовування 6-50 А граничний ток зазвичай становить 1 000-10 000 А.

    Автоматичні вимикачі виготовляють з ручним і руховим приводом, в стаціонарному або висувному виконанні.

    Привід автоматичного вимикача служить для включення, автоматичного відключення і може бути ручним безпосередньої дії і дистанційним (електромагнітним, пневматичним і т. п.).

    Автоматичні вимикачі мають реле прямої дії, звані розчеплювачами.

ТОВ "ИНТЕХРЕЗЕРВ"пропонує оригінальні фірмові модульні автоматичні вимикачі європейської якості.
Ми є офіційною, авторизованої точки продажу автоматичних вимикачів захисту — Abb, Hager, Eaton Moeller, Legrand, ABL, Schneider Electric
Детальніше

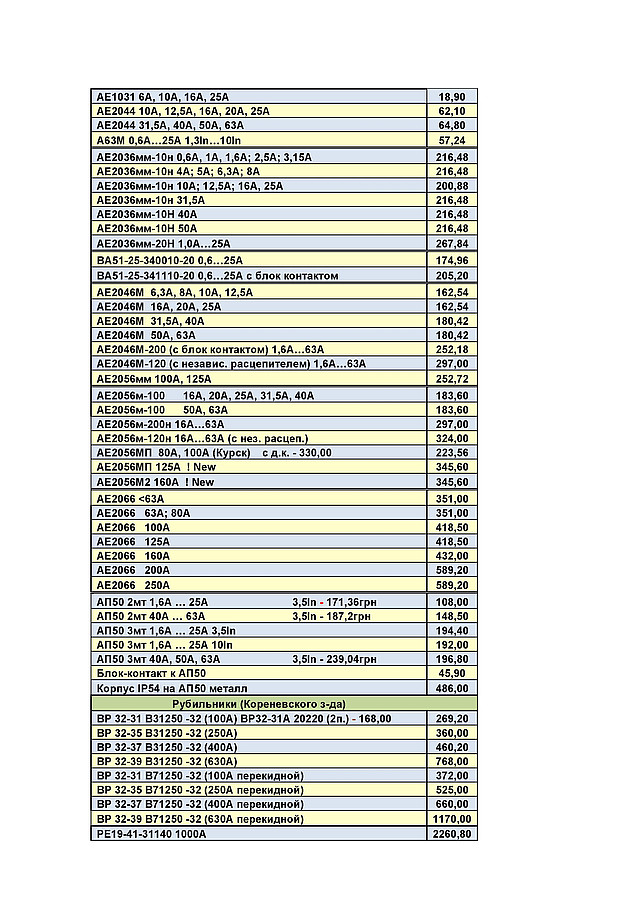

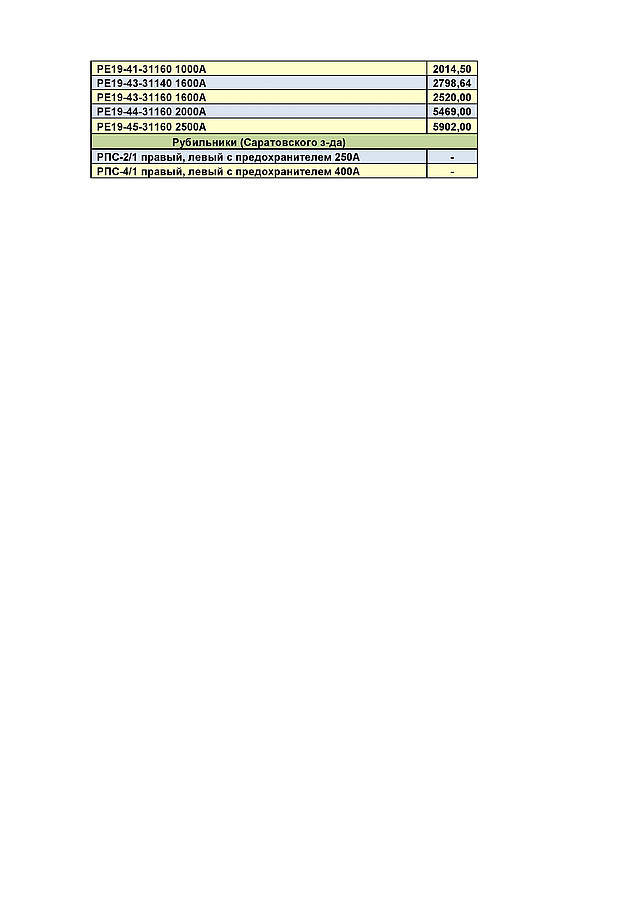

ВА-51-25-340010-20 0,6...25А
ВА-51-25-341110-20 0,6...25А блок з контактом
ВА-51-33 125А, 160А
ВА-51-35М1 до 63А
ВА-51-35М1 80А, 100А
ВА-51-35М2 125А, 160А
ВА-51-35М2 200А, 250А
ВА-51-35М3 320А, 400А
ВА-51-37 (аналоги - МССВ, ВА99М, 8-х)
ВА-51-39 160...630А -340010 стац. руч. привід
ВА-51-39 -341810 з нез. розчеплювачем
ВА-51-39 стаціонар з ел. приводом
ВА-51-39 висувний з ручним прив
ВА-51-39 висувний з ел. приводом
ВА-52-37 320А, 400А
ВА-52-39 320А/250А
ВА-52-39 400А
ВА-52-39 630А (160А, 250А, 400А, 630А ном. струм розчіплювача (Стаціонарний / висувний, ручний / електро привід)

ВА-04-36 340010 до 100А
ВА-04-36 340010 125А, 160А
ВА-04-36 340010 200А, 250А
ВА-04-36 340010 320А, 400А
ВА-21-29 (АК-63) 1МГ з б/к
ВА-21-29 (АК-63) 2МГ з б/к
ВА-21-29 (АК-63) 3МГ з б/к

ВА 60-26-14 6А, 16А, 25А, 31,5 А
ВА 60-26-24
ВА 60-26-34
ВА 47-63-1 (1, 2, 3, 4, 5)А
ВА 47-63-1 (6 ... 40)А
ВА 47-63-1 (50, 63)А
ВА 47-100-1 (16 ... 100)А
ВА 47-63-2 (1, 2, 3, 4, 5)А
ВА 47-63-2 (6 ... 40)А
ВА 47-63-2 (50, 63)А
ВА 47-100-2 (16 ... 100)А
ВА 47-63-3 (1, 2, 3, 4, 5)А
ВА 47-63-3 (6 ... 40)А
ВА 47-63-3 (50, 63)А
ВА 47-100-3 (16 ... 100)А
