Електровимірювальні прилади

Вимірювання — це процес визначення фізичної величини за допомогою технічних засобів.

Міра — це засіб вимірювання фізичної величини заданого розміру.

Вимірювальний прилад — засіб вимірювання, в якому виробляється сигнал, доступний для сприйняття спостерігачем.

Заходи та прилади поділяються на зразкові і робочі. Зразкові міри і прилади служать для повірки за ним робочих засобів вимірювань. Робочі міри і прилади служать для практичних вимірювань.

Класифікація електровимірювальних приладів

Електровимірювальні прилади можна класифікувати за такими ознаками:

• методом вимірювання;
• родом вимірюваної величини;
• родом струму;
• мірою точності;
• принципом дії.

Існує два методи вимірювання. Класифікація електровимірювальних приладів, методу вимірювання:

1. Метод безпосередньої оцінки полягає в тому, що в процесі вимірювання відразу оцінюється вимірювана величин.
2. Метод порівняння, або нульовий метод, службовець основою дії приладів порівняння: мостів, компенсаторів.

Класифікація електровимірювальних приладів по роду вимірюваної величини:

• для вимірювання напруги (вольтметри, мілівольтметри, гальванометри);

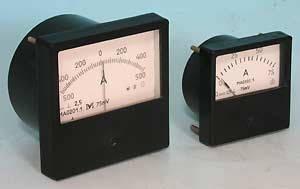

• для вимірювання струму (амперметри, міліамперметри, гальванометри);
• для вимірювання потужності (ватметри);
• для вимірювання енергії (електричні лічильники);
• для вимірювання кута зсуву фаз (фазометры);
• для вимірювання частоти струму (частотоміри);

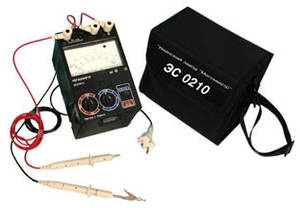

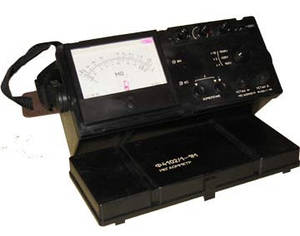

• для вимірювання опорів (омметри).

Класифікація електровимірювальних приладів по роду струму:

• постійного;
• змінного однофазного;
• змінного трифазного струму.

Класифікація електровимірювальних приладів за ступенем точності: за ступенем точності прилади підрозділяються на наступні класи точності: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; і 4,0. Клас точності не повинен перевищувати приведеної відносної похибки приладу, яка визначається за формулою:

де А — показання вивіреного приладу; А₀ — покази зразкового приладу; A_max — максимальне значення вимірюваної величини (межа вимірювання).

Системи вимірювальних приладів

Класифікація електровимірювальних приладів за принципом дії: розрізняють системи електровимірювальних приладів. Прилади однієї системи володіють однаковим принципом дії. Існують наступні основні системи вимірювальних приладів:

• магнітоелектричні;
• електромагнітна;
• електродинамічна;
• індукційна.
