Ізолюючі штанги

Ізолюючі штанги за призначенням розділяються на оперативні і вимірювальні.

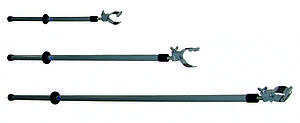

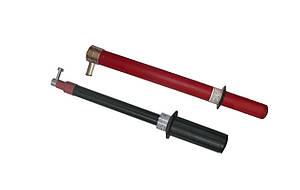

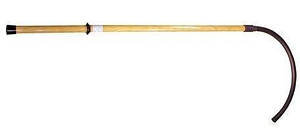

Оперативні ізолюючі штанги призначені для виконання операцій з однополюсними роз'єднувачами в закритих розподільних пристроях напругою до 35 кВ включно, а також для виконання інших операцій, як, наприклад, визначення місця вібрації шин, нагрітого місця контактів або шин, присутності напруги (по іскрі або з допомогою навинченного на штангу покажчика високої напруги), для операцій з запобіжниками високої напруги або для очищення ізоляції обладнання від пилу під напругою.

Вимірювальні ізолюючі штанги призначені для вимірювання розподілу потенціалу по гірлянді підвісних або по колонці штирьових ізоляторів, опору контактів і з'єднувачів під робочим струмом до температури нагрівання шин і струмоведучих частин в розподільному пристрої.

Пристрій ізолюючих штанг

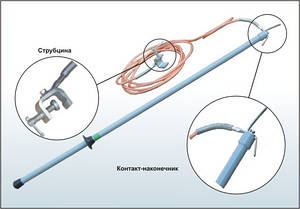

Кожна ізолююча штанга складається з трьох основних частин: робочої частини, ізолюючої частини та ручки-захоплення.

Робоча частина ізолюючої штанги являє собою або металевий наконечник, що має форму, що залежить від призначення штанги (оперативні штанги), або вимірювальну головку різного призначення (вимірювальні штанги). Робоча частина жорстко скріплюється з ізолюючою, яка з'єднує робочу частину з ручкою-захопленням.

Ізолююча частина виготовляється обов'язково з ізоляційного матеріалу.

Ручка-захоплення ізолюючої штанги, як правило, виготовляється з того ж матеріалу, що і ізолююча частина, і повинна бути такої довжини, щоб людина могла оперувати зі штангою, не прикладаючи зусилля більш ніж 8 кг.

Окремі роз'ємні частини складовою ізолюючої штанги з'єднуються на різьбі, якою забезпечуються перехідні металеві частини, жорстко прикріплені до ізоляційного матеріалу.

При виконанні ізолюючої частини та ручки-захоплення як з одного шматка матеріалу, так і зі складових частин, між ізолюючої частиною і ручкою-захопленням робиться наголос у вигляді кільця діаметром на 5-20 мм більше, ніж діаметр ручки-захоплення. Упор обмежує горі роботі руки оператора, щоб вони не наблизилися до робочої частини, зменшивши тим самим довжину ізолюючої частини. Тому забороняється позначати довжину ізолюючої частини штанги тільки смужкою фарби.

Довжина ізолюючої частини штанги визначається напругою електроустановки, для якої призначена ізолююча штанга.

Довжина вимірювальних штанг визначається відстанями, на яких проводяться вимірювання. Штанги для вимірювань при напрузі вище 220 кВ виконуються з розрахунком, що робота з ними проводиться двома особами.

Розмір ізолюючої частини штанги визначається, по-перше, тим, щоб при дотику до струмоведучих частин, що знаходяться під напругою, струм витоку не перевищував допустимої величини і, по-друге, щоб оператор або руки його не наближалися на неприпустимо близьку відстань до струмоведучих частин, щоб уникнути перекриття по повітрю або поразки тепловою дією дуги, що може виникнути при операції.
