КУЛАЧКОВІ ПЕРЕМИКАЧІ УНІВЕРСАЛЬНІ СЕРІЇ ПКУ3

Загальні відомості

Кулачкові перемикачі універсальні серії ПКУ3 призначені для установки в якості комутаційних апаратів в електричних ланцюгах змінного струму частотою 50, 60 Гц напругою від 24 до 500 В і постійного струму напругою від 24 до 220 В.
Перемикачі можуть бути використані на морських суднах транспортного і промислового флоту і річкових суднах внутрішнього і змішаного плавання, у сільськогосподарському виробництві, а також для машин наземного безрейкового електротранспорту.

Структура умовного позначення

ПКУ3 ХХХХХХХХ ХХХХ:
ПКУ - перемикач кулачковий універсальний;
3 - типорозмір;
Х - наявність спеціального пристрою: "-" - спеціальний
пристрій відсутній; 1 - із замикаючим пристроєм;
2 - з ключем-рукояткою;
Х - виконання за ступенем захисту, ГОСТ 14255-69:
1 - відкритий, ступеня захисту ІР00; захищене з боку
фланця, ступеня захисту ІР30; 3 - в оболонці, ступінь
захисту ІР30;
5 - бризкозахищене, ступінь захисту ІР54;
6 - водозащищенное, ступінь захисту ІР65 з боку фланця;
Х - виконання за способом установки і кріплення: 1 - за
панеллю, кріплення передньої скобою; 2 - за панеллю або на
панелі, кріплення передньої скобою з фронтальним фланцем;
4 - за панеллю, кріплення фронтальним фланцем; 6 - всередині
шаф, панелей, кріплення задньої скобою; 8 - на стінах
і конструкціях, кріплення оболонку;
Х - виконання за способом фіксації;
ХХХХ - номер електричної схеми;
ХХ - кліматичне виконання У чи Т і категорія розміщення
1, 2 або 3 по ГОСТ 15150-69;
Х - модернізоване виконання (М);
Х - клас зносостійкості (А, Б, В).

Примітки:

1. Механічна зносостійкість ПКУ3 211 не менше 50 тис. перемикань. 2. Перемикачі ступенем захисту ІР54, ІР00 з кріпленням задній скобою, ІР30 з кріпленням за оболонку повинні відповідати класу зносостійкості, а перемикачі ступінь захисту ІР65 - класу Б.
Перемикачі витримують протягом 1 з наскрізні струми коротких замикань не менше 400 А.

Перемикачі виготовляються з кількістю комутуючих ланцюгів від 1 до 32, з кількістю комутаційних положень рукоятки від 2 до 8.
За наявності спеціальних пристроїв перемикачі виготовляються: без спеціальних пристроїв; з пристроєм для замикання у відключеному положенні; з ключем-рукояткою.
Послідовність комутації контактів електричних ланцюгів: нормальна - розмикання розмикальних контактів відбувається раніше замикання замикаючих контактів з мінімальним часом 5 мс; з перекриттям - розмикання розмикальних контактів відбувається після замикання замикаючих контактів (безразрывная комутація); з фіксацією - фіксація контактів в стані, відповідному оперативному положенню рукоятки після повернення її у фіксоване положення (залишаються контакти).
Перемикачі мають упори, що обмежують хід ручки в крайніх положеннях. Перемикачі зі способом фіксації М можуть виготовлятися без обмеження ходу рукоятки. Перемикачі, виконані за електричними схемами 3097, 3098, 3099, обмеження ходу рукоятки не мають.
Контактні затиски перемикачів допускають приєднання одного або двох провідників, разделанных під штир, перетином: мідних 1,0-2,5 мм², алюмінієвих 2,5-4,0 мм².
Спосіб приєднання провідників - для бічного приєднання.
Перемикачі ПКУ3 154 виготовляються за схемами 0103, 0115, 2037, при цьому замикаючий пристрій забезпечує встановлення 1-3 навісних замків з діаметром дужки замка 8 мм. Перемикачі ПКУ3 154 мають затискач для заземлення.
Перемикачі ПКУ3 11, застосовувані в приводі високовольтного електромагнітного вимикача, виготовляються без механізму фіксації за схемами 3102 і 6045.
Перемикачі ПКУ3 64М виготовляються за схемами С0102, С2001.
Перемикачі в оболонках ступенем захисту ІР54 забезпечують введення проводів у трубах і металлорукавах, кабелів в гумовою або поліхлорвінілової ізоляції.

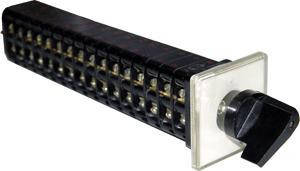

Кулачкові перемикачі зібрані з однотипних пластмасових секцій з контактною системою, рухливі контакти якій приводяться в дію кулачками, посадженими на загальний металевий вал квадратного перерізу. Основними складальними вузлами перемикача є: пакет комутуючих, механізм фіксації або самоповернення, рукоятка, покажчик положення рукоятки.
